1  机器视觉简介
　　机器视觉就是用机器代替人眼来做测量和判断。机器视觉系统是指通过机器视觉产品（即图像摄取装置，分CMOS和CCD两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息控制工程网版权所有，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据比较结果来控制现场的设备动作。

　　人们运用机器视觉系统是为了提高生产的产品质量和生产线自动化程度CONTROL ENGINEERING China版权所有，尤其在一些不适合于人工作业的危险工作环境或人眼难以满足要求的场合，同时在大批量工业生产过程中，用人工视觉检查产品质量效率低且精度不高CONTROL ENGINEERING China版权所有，用机器视觉检测方法可以大大提高生产效率和生产的自动化程度。而且机器视觉易于实现信息集成www.cechina.cn，是实现计算机集成制造的基础技术。与机器视觉关联的学科有图像处理、计算机图形学、模式识别、人工智能、人工神经元网络等。

　　2  西门子机器视觉系统
　　西门子机器视觉系统属于嵌入式视觉系统，分为VS100系列和VS700系列。VS100系列是专用型视觉产品，SIMATIC VS 100 系列视觉系统用于特定的图像处理任务。SIMATIC VS 110用于轮廓检测；SIMATIC VS 120用于目标查找和搜索；SIMATIC VS 130适合二维码的检测。

　　SIMATIC VS 700 系列通用视觉系统主要用于生产过程中的质量检测和质量控制。这种通用系统可以通过编程完成图像采集、图像处理、负载驱动以及联网通讯（通过PROFIBUS或工业以太网）等功能，非常适宜于在一个测试循环中完成许多的测试任务。新型VS720生产线专门用于处理更为复杂的任务，比如图像捕捉、图像加工、最终结果的生成以及通信都是结合在一个紧凑的过程中的，是在一个检测周期进行几种检测任务的理想方案。

　　VS721 CMOS和VS722基本型代表了适用于大批"常规"任务、较为经济的解决方案。而带有CMOS摄像头的VS721，特别适用于精度要求不是非常高而价格比较经济的场合。VS723是一台用于高速摄影的摄像机，例如包装技术领域，以及众多需要执行性能检测任务的领域，例如表面检测。VS724是高分辨率传感器，提供高达130万像素，能拍摄非常详细的图像，因此非常适合需要高精度的检测任务。VS725彩色传感器系统具备分析色彩和检测特定色彩值的能力，因此可以通过彩色码，安全、可靠地区分零部件，检测标签的打印色或是识别胶珠。

　　VS720系列中的传感器提供1个集成以太网接口和8个可自由配置的数字输入、输出端。摄像机可以很容易地通过以太网连接到网络上，并接受几乎任何一台PC机的访问，因此极大地简化了设备的维护和诊断。VS链接接口模块可以在一台监视器显示几个摄像机所拍摄的图像。也可以通过PROFIBUS与连接模块相连，这样可以省去用做监测功能的另外的PC机。而且，由工业以太网提供的带宽，能使质量数据和故障图像快速在外部设备上做备份。

　　作为VS720系列传感器的组态软件SPECTATION提供了多种检测功能算法，通过非常友好的界面来建立定制图像处理解决方案，当无视觉传感器在线连接时，也可以使用仿真器来进行组态。

　　3 工艺描述
　　在某汽车发动机合资生产厂扩容新建的装配车间中，为了确保产品质量，决定采用VS722来实现发动机缸体号码打刻质量的自动检测和发动机装配完成后的外观检查。

　　3.1 缸体打刻号码检查工位
　　缸体打刻号码检查工位位于缸体标签打刻工位的后面，主要功能是通过VS722拍照检查缸体标签打刻的质量和号码正确与否。图1显示的是发动机缸体及打刻号码。缸体共有两大系列：FR（打刻面在左边）和FF（打刻面在右边）系列，共有97种不同的型号，在本工位需要系统自动读取被检测缸体的型号，以便进行比较。

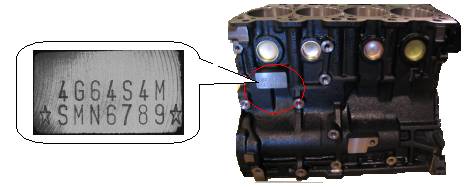

图1：发动机缸体及打刻号码

　　3.2        总成后的发动机外观检查工位
　　发动机外观检查工位位于外装线的线尾端，在发动机装配完成之后，利用五个VS722传感器分别从顶部和左右两侧拍照检查，在左右两侧各装两个传感器，工件进入工位之后通过定位抬起首先进行信号识别，然后开始拍照，然后再旋转90度再次拍照。这样保证将发动机的前后左右四个方向都能检查到。

图2：发动机外观给检查工位示意图

　　总共有97种型号的发动机，每种发动机的检查项目大致有：放水塞是否漏装www.cechina.cn, 发动机吊钩是否漏装, 机油尺是否漏装, 通气软管漏装, 出水接头误装, 隔热罩螺栓漏装, 机油冷却软管是否漏装, 氧传感器是否误装（线束黑色或灰色）等。

　　4 系统工作原理
　　4.1  VS722与PLC之间的数据通讯
　　视觉传感器VS722与PLC之间的数
