智能仪器的出现,极大地扩充了传统仪器的应用范围。智能仪器凭借其体积小、功能强、功耗低等优势,迅速地在家用电器、科研单位和工业企业中得到了广泛的应用。
1、智能仪器的工作原理
传感器拾取被测参量的信息并转换成电信号,经滤波去除干扰后送人多路模拟开关;由单片机逐路选通模拟开关将各输入通道的信号逐一送入程控增益放大器控制工程网版权所有,放大后的信号经A/D转换器转换成相应的脉冲信号后送入单片机中;单片机根据仪器所设定的初值进行相应的数据运算和处理(如非线性校正等);运算的结果被转换为相应的数据进行显示和打印;同时单片机把运算结果与存储在片内FlashROM或EPROM内的设定参数进行运算比较后,根据运算结果和控制要求,输出相应的控制信号(如报警装置触发、继电器触点等)。此外,智能仪器还可以与PC机组成分布

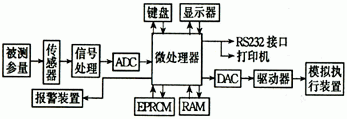

图1 智能仪器的一般结构
2、智能仪器的功能特点
随着微电子技术的不断发展CONTROL ENGINEERING China版权所有,以单片机为主体,将计算机技术与测量控制技术结合在一起,组成了所谓的“智能化测量控制系统”,也就是智能仪器。与传统仪器仪表相比,智能仪器具有以下功能特点:
1)操作自动化。仪器的整个测量过程如键盘扫描、量程选择、开关启动闭合、数据的采集、传输与处理以及显示打印等都用单片机或微控制器来控制操作,实现测量过程的全部自动化。
2)具有自测功能,包括自动调零、自动故障与状态检验、自动校准、自诊断及量程自动转换等,极大地方便了仪器的维护。
3)具有数据处理功能,这是智能仪器的主要优点之一。智能仪器由于采用了单片机或微控制器,使得许多原来用硬件逻辑难以解决或根本无法解决的问题,现在可以用软件非常灵活地加以解决。
4)具有友好的人机对话能力。智能仪器使用键盘代替传统仪器中的切换开关控制工程网版权所有,操作人员只需通过键盘输入命令,就能实现某种测量功能。与此同时,智能仪器还通过显示屏将仪器的运行情况、工作状态以及对测量数据的处理结果及时告诉操作人员,使仪器的操作更加方便直观。
5)具有可程控操作能力。一般智能仪器都配有GPIB、RS232C,RS485等标准的通信接口,可以很方便地与PC机和其他仪器一起组成用户所需要的多种功能的自动测量系统,来完成更复杂的测试任务。
3、智能仪器的设计原则及研制
智能仪器的研制开发是一个较为复杂的过程。为完成仪器的功能,实现仪器的指标,提高研制效率,并能取得一定的研制效益,应遵循正确的设计原则、按照科学的研制步骤来开发智能仪器。
仪器可靠性是最突出也是最重要的,应采取各种措施提高仪器的可靠性控制工程网版权所有,从而保证仪器能长时间稳定工作。
第一,硬件:仪器所用器件的质量和仪器结构工艺是影响可靠性的重要因素,故应合理选择元器件和采用在极限情况下进行试验的方法。所谓合理选择元器件是指在设计时对元器件的负载、速度、功耗、工作环境等技术参数应留有一定的余量www.cechina.cn,并对元器件进行老化和筛选。而极限情况下的试验是指在研制过程中,一
