2．内部结构和引脚功能
　　ADT14芯片的内部结构功能方块图如图1所示，主要包含：电压参考源、正温度系数温度检测器、电压比较器、迟滞电路和输出电路等，ADT14各引脚功能见表1。

　　3．功能描述
　　ADT14芯片实际上是一种半导体温度传感器和温度控制器多功能器件控制工程网版权所有，它有5个输出脚，1个脚输出正比于温度的电压控制工程网版权所有，另外4个脚输出逻辑电平控制信号。4个温控点和温度迟滞都可以由用户通过外接电路自行设置。

　　ADT14芯片内部集成了1个带隙电压参考源和4个电压比较器，参考源产生一个恒定的2.5V电压和一个与温度成正比的电压信号VPTAT，温度系数（或称比例因子）典型值为+5mV/K=+5mV/(℃+273.15)。当温度为+25℃时VPTAT为1.49V。4个电压比较器在结构上和功能上都相同，也没有先后顺序之分。通过比较器，将VPTAT电压信号与2.5V电压参考源外接电阻分压支路设定的温控点（分压值）进行比较，当高出设定温度值时就会输出控制信号。按用户需要，电阻分压支路可以设置1个到4个电压参考点作为温控点。每个比较器的输出端都连接一只集电极开路晶体管CONTROL ENGINEERING China版权所有，该管可以提供吸入5mA电流的驱动能力。

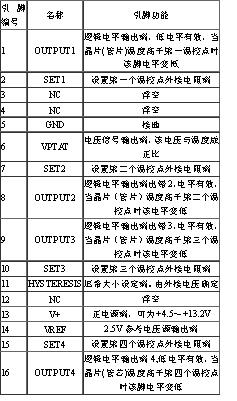

　　　　　　　　　　　　　　　　　　　　　表1 引脚功能

　　还有一个片内迟滞效应产生电路，用于加速温控点上输出信号的跃变，也可以降低噪声环境下输出的不稳定性。迟滞量的大小可以用外接电压来设定，该电压可以调整用于产生迟滞偏置电压的迟滞电流。该电流由内部镜像电路（电流镜）产生一个镜像电流，由该电流产生一个极性可变的迟滞偏置电压，叠加在2.5V的参考源之上，为并行连接的4个比较器的输入端提供基准电压。

　　ADT14采用专利技术集成的温度特性优良的薄膜电阻，再结合激光校准技术，确保ADT14在标称温度范围内具备典型值为±3℃的温度精确度和良好的线性。集电极开路输出端能够吸入5mA的负载电流，可以直接驱动小型继电器或发光二极管LED指示灯。工作在5V电源下，静态电流最大值仅为0.6mA。

　　4．特性参数
　　ADT14的极限参数如表2所示。

　　5．使用说明
　　5.1温控点设置
　　在ADT14作为温度监控器的基本应用电路中，仅需用几只电阻串联成一个分压支路，以VREF为电压源，分别设置4个温控点的电压即可。这几只电阻按以下顺序确定。
　　(1)选择分压电路结构，为并联式（各温控点电压可独立调节）、串联式或混联式；
　　(2)确定所需温控点的温度和个数；
　　(3)计算各温控点电压；
　　(4)确定VREF负载电流IL；
　　(5)计算各电阻阻值。
　　以下以图2(a)所示的混联式电路为例计算各电阻的阻值：
　　对于SET4，T4=100℃；VSET4=(T4+273.15)(5mV/K)
　　对于SET1，T1=75℃；VSET1=(T1+273.15)(5mV/K)
　　选择IL1=25
