当前CONTROL ENGINEERING China版权所有,为了适应高层建筑智能型消防系统的需要,自动消防报警系统正走向监控网络化。监控网络通过公用业务电话网,对城市火灾自动报警系统进行远程数据采集和处理的管理,具有高可靠性、分散控制、集中监视和管理的功能。而这一系统运行的核心基础是网络消防报控制系统。通过此系统可对某一区域的消防报警消息进行采集并及时将报警信息通过PC机发送到消防网络,因而是消防报警系统走向监控网络化的桥梁。本系统以Rabbit2000微处理器为核心,采用模块化和智能式的分布系统技术设计网络消防报警控制系统。
1 Rabbit微处理器简介
Rabbit2000微处理器是Rabbit半导体公司所生产的8位微处理器。它和Z80系列微处理器有相似的结构和高度的兼容性,但性能有很大的提高。具有多达40个通用I/O引脚。内建日历、时钟、看门狗、定时器、多级中断、双DMA通道,可外扩4~8MB Flash,用于数据存储。对于8位总线的微处理器,Rabbit具有很高的计算速度。这对于实时操作系统是极为重要的。对于Rabbit2000,传统的微处理器硬件和软件的开发已被简化CONTROL ENGINEERING China版权所有,不再需要在线仿真。用1根接口电缆把PC串行口和基
2 系统功能模块设计

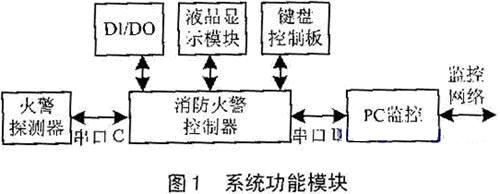

主要模块单元为内含Rabbit2000微处理器的RabbitCore RCM2000模块,作为消防火警控制器CONTROL ENGINEERING China版权所有,以及火警探测器、键盘控制板、液晶显示模块、DI/DO和PC机。其功能模块如图1所示。

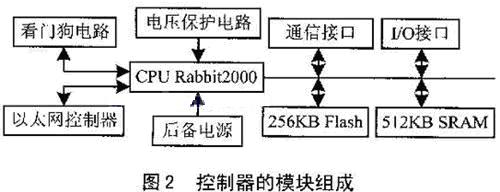

消防火警控制器模块用于监视和控制各功能部件,进行网络通信、数据处理和数据保存,是整个系统的核心。系统主要由Rabbit2000微处理器、256KB×8bit的Flash存储器、512KB×8bit的SRAM、I/O接口电路、看门狗电路、后备电池、电源监控电路、RTL8019AS以太网控制芯片和复位电路组成。系统以22.1MHz的晶振频率运行,工作电压为5V,工作电流为140mA,组成框图如图2所示。
控制器模块的主要任务是与火警探测器通信,以获取火警信息,从而控制从报警系统。控制器模块具有一定的故障检测和处理能力。火警探测器挂接在RS485总线上。该总线连入Rabbit2000的串行口C,最多可挂接256个火警探测器。控制器对火警信息进行集中处理后,通过另一个RS485总线由Rabbit2000的串行口D将这些信息传至PC,或由PC来查询。PC机在获取控制器上的报警信息后,按一定的协议格式对报警信息进行包装,并将之传送到消防网络上。在连接PC机的RS485总线上可接入256个消防火警控制器。这样形成一个树形的网络结构,以此构成监控火警信息的局域网,而PC机在这里的作用相当于一个网关,把报警信息传送到外部网络上。在这里,控制器的以太网接口也可用来和PC进行通信,以扩展系统功能。键盘控制板用来设置系统参数,包括本模块的ID号、时间参数、系统运行模式等各种信息。液晶显示模块显示系统时间及火警地址编号。DI/DO控制蜂鸣器及其它设备。
3 工作原理
系统有两种类型的网络节点:一种是与PC进行通信的火警控制器节点;另一种是火警控制器与探测器进行通信的探测器节点。传输协议采用规范化数据结构,设有BBC校验位控制工程网版权所有,且采用软件容错技术。管理软件设有容错陷阱,有效地消除随机干扰引起的“死机”或“误报”现象。主机为PC机,其网络ID号为0,每个上消防火警控制器都有1个唯一的大于0的ID号。当主机与控制器通信采用标准的协议格式,它所发的信息帧中携有目的控制器的ID号。如果目的控制器的ID号为0,则为广播信息。每个控制器都要接收,否则
