国内最大的基础测量仪器厂商RIGOL（北京普源精电科技有限公司）日前推出虚拟仪器产品——VS5000系列虚拟数字示波器和VM3000系列虚拟数字万用表，以满足国内电子工程师对虚拟仪器测试产品日益增强的需求，提升客户测试工作效率。

    　近年来，虚拟仪器（Virtual Instruments简称VI）技术发展迅速，并日益为国内电子工程师所接受。虚拟仪器技术突破了传统电子仪器以硬件为主体的模式，将日益普及的计算机技术与传统的仪器仪表技术结合起来，使用户在操作计算机时，如同在操作自己定义的仪器，可以方便灵活地完成对被测试测量的采集、分析、判断、显示及数据存储等，是一种基于计算机虚拟原型系统的全新的科学研究与工程设计方法。与台式仪器相比，虚拟仪器具有同样的功能，并且在使用上更方便，简洁。

    　凭借在台式领域的技术优势，RIGOL顺应客户需求推出VS5000及VM3000系列虚拟产品，成功实现RIGOL台式示波器以及数字万用表的虚拟化。

    　VS5000系列虚拟数字示波器
    　RIGOL VS5000 是虚拟仪器的一款里程碑产品，它的出现将为国内测量测试产品的普及带来新的希望。在性能上，VS5000具备了双通道的模拟输入和16通道的数字输入通道控制工程网版权所有，400 MSa/s的实时采样率，25 GSa/s等效采样率，1M的存储深度。同时，VS5000还配备了高速USB2.0接口及LAN接口，用户在现场或远程均可实现无障碍测试。

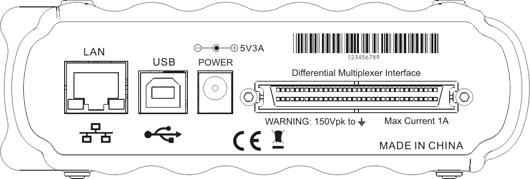

图1：VS5000背板图

    　RIGOL VS5000的特点以及强大功能为国内用户提供了更多的应用选择。VS5000具有20种自动测量功能，可以设置自动测量峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值等所有技术参数；还具有双通道储存深度及双通道加外触发模式，不同于传统仪器控制工程网版权所有，VS5000具有灵活的、用户自定义的灵敏度范围2 mV/div 至 5 V/divCONTROL ENGINEERING China版权所有，触发灵敏度0.1 div 至 1.0 divCONTROL ENGINEERING China版权所有，其触发模式包括边沿触发、脉宽触发、视频触发、斜率触发以及交替触发。VS5000内置硬件频率计以及FFT频谱分析功能，外置设计，体积小巧www.cechina.cn，横置/立放 任意；精密加工铝合金外壳，美观耐用。与台式示波器类似的使用界面，亲切而易于上手。

    　工程师们借助使用VS5000系列虚拟数字示波器，可以解决许多要求很高的应用，例如电子线路调试、电路功能测试、信号逻辑关系验证、混合信号电路测量以及教育和技术培训等。举例来看，在工厂验证产品的质量时，要靠测量到的信号来判断是否正常，收集很多的信号验证其逻辑关系。VS5000系列虚拟数字示波器收集到信号，在电脑上生成数据，利用软件可以使信号的逻辑关系得到快速的验证。

    　VM3000系列虚拟数字万用表
    　VM3000系列数字万用表是一款集高精度数据采集、自动测量、多通道巡检测量，多种数学变换功能，任意传感器测量等功能于一身的虚拟数字万用表。性能上，VM3000系列数字万用表支持多通道巡检测量功能，用户可以通过USB或LAN这些远程控制接口下传任意编程的巡检测量方案；上位机无限测量设置任意存储深度, 并可以保存为EXCEL或者文本文件格式；采用真RMS交流电压和电流测量。

   图2：VM3000数据采集软件界面

    　功能上VM3000可进行直流电压和电流，交流电压和电流，两线和四线电阻，电容，短路测试，二极管测试，频率，周期，比率测量，温度，任意传感器测量等，还包括最大值、最小值、平均值、消零、dBm、dB等数字运算以及数据记录、巡检、可编程自动测量等26种数据采集。对于工程师来说其高达50 K/s的采样速率以及高达1M采样点的存储深度大大满足了测量中的需求，同时大于10 GΩ输入阻抗下直流电压范围达到48 V(± 24 V )以及真正的RMS交流电压和电流测量www.cechina.cn，使工程师的测量工作变得轻松而准确。


图3：VM3000直流电压测量控制界面

　    VM3000凭借出色的功能也在各个领域得到广泛应用，不仅在实验项目的测量中帮助老师或者学生取得成绩，在更高技术领域的测试应用中还支持用户自定义传感器的测试平台以及高速/高精度数据采集系统；同时在电信号监测、监控以及老化测试中也发挥着巨大的作用。
