Moxa EDS-726工业以太网交换机在韩国某水处理厂监控系统改造中的应用

来源:Moxa2006.08.04阅读 4538

介绍

        清洁的水是人们日常生活中不可缺少的一部分。随着生活区规模的不断扩大,大多数水处理厂也需要提高它们的水处理能力来满足当地居民对水的需求。水处理厂的规模可能会比较大,通常包括蓄水池、水处理中心、沉淀物收集池以及设备泵房等。水源可以是井、蓄水池和河流,用水泵将水抽到水处理厂之后经过处理再输送给用户。对水处理过程的监控通常采用的是私有的通信协议www.cechina.cn,因此安装、维护以及更换备件的费用相当高。

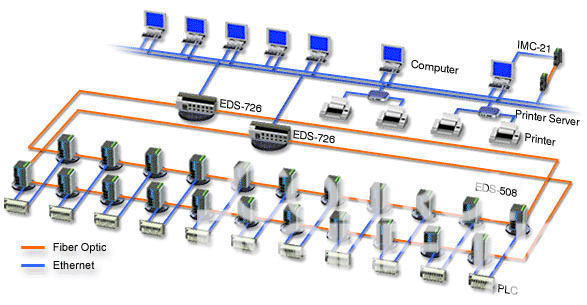

点击看原图spa如图1

点击看原图



系统描述

       韩国Aha Sa供水公司已经为当地居民和工厂供水已经近二十年,是当地最主要的水处理厂,最近采用了具备26个光纤口Moxa EDS-726模块化交换机组建成基于光纤以太网络结构的双Turbo Ring冗余环网,对其监控SCADA系统进行升级改造。水厂的各工作站采用私有的PLC控制器来实现对水泵、阀门和其他一些水处理设备的控制,从而完成水处理过程。由于以太网技术具备成熟、可靠和集成费用低的特点,Aha S

a供水公司希望通过使用该技术对其网络系统进行升级改造,实现对公司内不同位置生产数据的采集。另外,使用以太网技术将来还可以升级和无缝扩展系统。

        Aha Sa供水公司选用Moxa的26端口EDS-726网管型千兆以太网交换机,该交换机具备多个模块化端口,且配置方便。各端口支持多模传输模式CONTROL ENGINEERING China版权所有,可以实现水厂各工作站之间的长距离的数据传输。此外,该交换机的稳定性极佳,其网络自愈功能可以保证网络在断线300ms之内快速恢复连线。中控系统和管理系统通过EDS-726来收集PLC的数据,它的环形的网络拓扑结构大大简化了现场布线。所有关键的水处理过程都配置了环网冗余节点控制工程网版权所有,大大提高了系统的自恢复能力,减少了系统宕机的时间。水处理系统不再受以前私有的通信协议限制控制工程网版权所有,降低了元器件的维护成本,同时增加了网络带宽有利于诸如视频和声音的传输。光纤骨干网络可以有效防止电磁干扰,还可以防止由于恶劣天气引起的瞬时高压。

快速的响应和控制

       系统升级之后,操作员可以随时随地轻松查看所有水处理过程的运行状态,监测储水罐的状态、水井和蓄水池的水位和水流速率,并根据要求快速打开或关闭水阀。这样一来,供水公司可以有效地调节各水管的流量,让整个系统更加稳定地运行。故障的原因和地点也可以很容易地判断出来控制工程网版权所有,并将报警事件自动报告给操作人员和相应的控制设备。系统当中许多处理过程实现了自动化,如:以前很难实现监控的多存储系统,从而简化了系统对决策过程。新的系统还可以存储水质抽样的结果、时间进度和维修计划,同时为生成诊断报告提供数据。对任何一个水处理设备来讲,这一点是非常重要的。
