随着白光LED的发展，它的应用越来越广。从前，白光LED最常见的应用是作为小尺寸LCD彩屏的背光光源。现在CONTROL ENGINEERING China版权所有，当白光LED的亮度加大后，它的应用已普及到其他方面控制工程网版权所有，例如手电筒或手机照相辅助照明。下文将介绍一种利用普通的升压芯片来驱动大电流LED的高效电路。

    电路介绍

    一般白光LED的电流在20mA左右，但高亮度的LED需要200～300mA 电流。如果你的产品需要用三至四颗高亮度的白光LED，为了亮度平均，一般的做法是把它们串连接在一起。但市场上绝大部分的白光LED驱动芯片都只能驱动20mA左右的电流，碰上串联大电流LED的应用便要另想办法。Intersil的EL7516是一颗典型的升压芯片，工作于1.2MHz定频PWM模式www.cechina.cn，内置1.5A、200mΩ MOSFET。 图1为EL7516的典型电路，通过DC/DC升压作用，EL7516将2.7～5.5V输入转化成12V的恒定电压。跟一般PWM控制芯片一样，其FB引脚通过选定R1、R2的电阻值来设置输出电压。

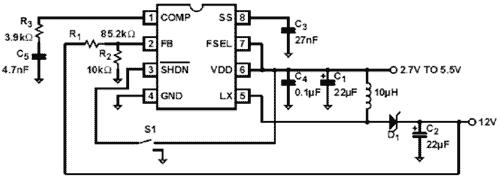

图1 EL

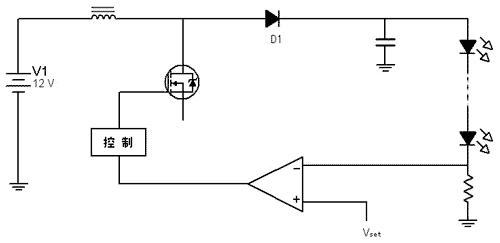

图2 标准的LED驱动简图

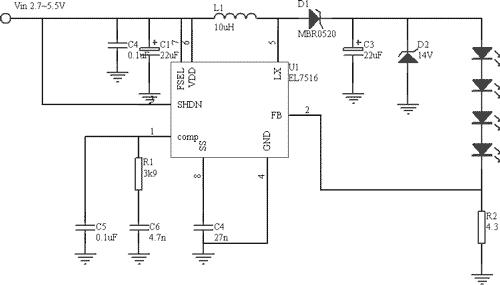

图3 EL7516用于驱动4个高亮度白光LED

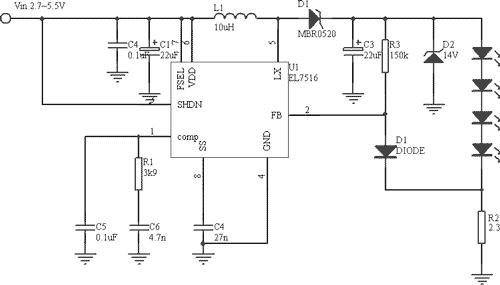

图4 改良线路一

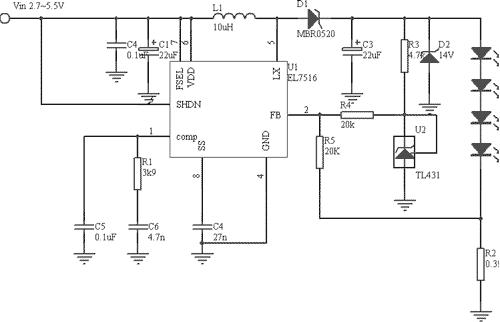

图5 改善线路二

    将EL7516的恒压线路改成驱动LED的恒电流线路是非常简单的。如图2所示，只要将FB端的R1换成LED，改变R2就可以调节通过LED的电流。 我们可以从下面的公式选定R2值：


R 2=V FB/I LED    (1)

    其中，V FB是FB引脚的电压，为  1.3V；ILED是通过LED的电流。

    例如www.cechina.cn，若I LED的要求为300mA，那么R2需要4.3Ω。如图3所示。

    关于图3的电路，最大的缺点在于R2的损耗。R2通过300mA的电流时，电阻的功耗接近0.39W。这样大的功耗不但影响效率，也须要采用体积比较大的电阻。一般来说，这些应用都是电池供电的，效率及线路PCB空间要求都比较严格，现在就让我们看看怎样提高这线路的效率。

     改良方案

    比较图3CONTROL ENGINEERING China版权所有, 图4增加了两个元件－R 3及D 1。但无论电路怎样改动，EL7516都会调节占空比使FB端的电压维持在1.3V。假设D1的正向导通压降是0.6V，R2的压降便约0.7V。要保持300mA的LED电流，R 2应选用2.3Ω，其功耗亦从原来的0.39W降至0.21W。

    图5显示了进一步的改善方法。一个廉价的TL431加进电路里作为2.5V的基准源。如前所述，EL7516会使FB保持在1.3V，所以通过R4的电流是: (2.5-1.3)/20=60(A)。因FB是一高阻抗引脚，我们假设这60A全数流入R5而达成同样1.2V压降，剩下的0.1V会由R2来完成。为了方便购买，我们把R2选定为0.39Ω。所以通过LED的电流约为 0.1/0.39=255mA，R 2的功耗亦大幅降低至: 0.1×0.255=26(mW)。

    通过实验，我们得出图3与图5的效率比较结果,见表1。

     结论

    从以上实验可以见到，只要在电路上稍作改动，可大大提高大电流LED的工作效率。实验中，我们采用5V输入，实际的应用很可能是单个锂电池供
