引言：WSC1115是成都威斯达芯片公司生产的一款综合了隔行转逐行扫描、图像缩放、帧频提升以及视频增强等技术的可编程数字视频处理芯片，它可将输入的8位ITU-R BT656数字视频信号和24位数字RGB信号按不同应用要求转换成不同输出格式，主要运用于数字电视(DTV)、逐行电视(PTV)、数字高清晰度电视(HDTV)及液晶电视(LCD-TV)等高端电视中。本文简单介绍了WSC1115芯片的功能特点，详细叙述了其在LCD-TV上的应用实例。

       WSC1115可编程数字视频处理芯片是为模拟电视向数字电视过渡而设计的超大规模集成电路。该芯片采用0.18um设计工艺www.cechina.cn，综合了隔行转逐行扫描、图像缩放、帧频提升以及视频增强等功能模块，能从现行的模拟电视信号中去除噪声并提取清晰的图像信号，从而提高电视图像的水平清晰度和垂直清晰度，将高质量的画面显示在各种新型显像器件上www.cechina.cn，主要运用于数字电视、逐行电视、数字高清晰度电视及液晶电视等高端电视产品上。WSC1

115芯片兼容现行的模拟电视和未来的数字电视播出制式www.cechina.cn，能消除大面积闪烁并且解决了传统电视的行结构问题。采用硬件可编程方式，可灵活地显示多种SDTV/HDTV格式，而且能与电视机、计算机的显示兼容。

       系统功能设计

       本系统主要由AC-DC电源适配器、主板、接口板、键盘/红外接收板四部分构成，如图1所示。


图1：LCD-TV系统方案框图
       1 AC-DC电源适配器

       该电源适配器包括AC220V/50Hz市电输入；DC24V/5A背光电源输出；DC12V/3A系统电源输出;DC5V/0.2A待机电源输出。

       2 主板设计

       主板部分包括：数字图像处理、LCD面板驱动、MCU和OSD、整机电源管理、伴音处理和音频放大等5部分，如图2所示。

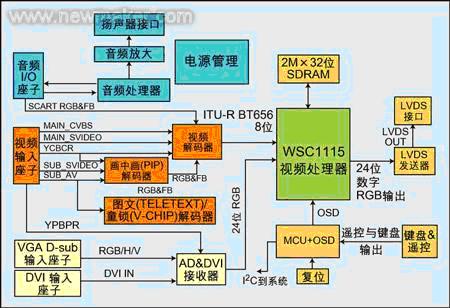

图2：主板原理框图

       数字图像处理

       方案中采用的视频解码器是MICRONAS公司生产的VPC3230D，它是一颗多制式(PAL/NTSC/SECAM)视频解码芯片，可以解码TV、CVBS、S_VIDEO、YCBCR信号，内置运动自适应4H梳状滤波器，能得到很好的解码图像质量。它还可以通过外挂画中画(PIP)解码器来实现画中画功能，可以配合图文(TELETEXT)、童锁(V-CHIP)解码器来实现图文和V-CHIP功能。在VPC3230D中经A/D变换、亮色分离、色度解调后编码成ITU-R BT656信号CONTROL ENGINEERING China版权所有，送到数字视频处理器WSC1115中进行隔行转逐行变换、图像缩放、图像增强、帧频转换以及显示处理。

       方案中采用的ADC&DVI接收器是ADI公司生产的AD9882。它接收来自PC的模拟RGB信号、数字视频接口(DVI)信号和来自数字电视机顶盒的YPBPR信号，经过A/D转换后生成数字24位4:4:4 RGB信号也送到WSC1115中进行相应的图像处理和显示。

       视频解码器、WSC1115、ADC&DVI接收器是整个系统的核心部分，它把不同来源的各路视频信号转变为LCD 面板能够支持的分辨率和刷新率。

       采用的画中画(PIP)解码器是MICRONAS公司生产的SDA9589。它把来自子通道的CVBS、S_VIDEO、YCBCR信号进行解码和PIP处理，生成子画面模拟RGB信号和FB(Fast Blank，快速消隐)信号送到主通道视频解码器VPC3230D，经过A/D处理后，在VPC3230D内部与解码出来的主画面信号进行叠加处理CONTROL ENGINEERING China版权所有，并生成ITU-R BT656数字信号送到WSC1115去进行相应处理，然后在LCD面板上显示出主画面和
