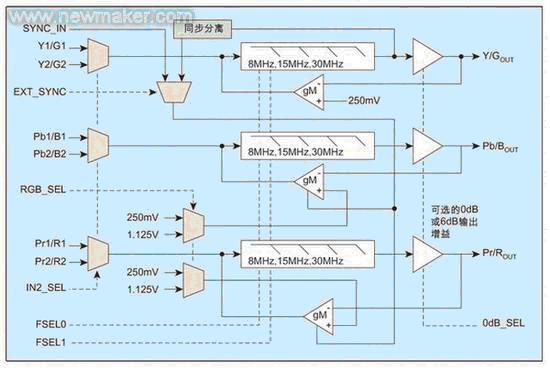

各通道的多路器输入都由IN2_SEL引脚控制。用RGB_SEL引脚设置YPbPr或RGB用的同步脉冲顶部的箝位电压。三个通道都被设置成250mV同步脉冲以减少RGB输入的直流耦合功耗。低输出偏压对PbPr输出不合适，所以对于YPbPr输入，这些信号被箝位在1.125V，而Y仍箝位在250mV。通过在同步期间施加所需要的直流偏压来设置同步脉冲箝位电压。对Y/G端没有同步脉冲的系统，提供外部同步输入。

       如果一个输入Y/G信号有同步信号，而另一个Y/G输入没有，可将PCB上的IN2_SEL引脚和EXT_SYNC引脚控制输入接在一起，用输入源控制同步源。依FSEL[1:0]端输入的不同，Y/G输入和SYNC_IN分别支持标准清晰度(双电平)和高清晰度(三电平)同步输入。

       在同步脉冲期间，可以施加信号CONTROL ENGINEERING China版权所有，使标准清晰度(480i)和逐行(480p)信号箝位在所需要的电压。对于带有同步脉冲的信号CONTROL ENGINEERING China版权所有，同步脉冲顶部被强制在箝位电压(典型值为250mV)。对高清晰度同步脉冲(三电平同步)，因同步脉冲顶部持续时间太短www.cechina.cn，不能用这种方法。为了精确箝位HD信号，同步脉冲启动定时器，随即将其箝位在同步脉冲后的消隐电平。如果同步脉冲的幅度是300mV，该脉冲顶部一般仍被设置为250mV。

       三个输出都由带有0dB或+6dB的可选择增益放大器驱动。用0dB_SEL引脚设置增益，当增益设置为6dB时CONTROL ENGINEERING China版权所有，对于1Vpp的输入，这些放大器能将两个终端视频负载(75Ω)驱动到2Vpp。输入范围限制在1.5Vpp，输出范围限制在2.5Vpp。此外，必须将所有的控制输入驱动必须为高电平或低电平，不能
