巧用组态软件,实现竞赛需求

来源:中华工控网2006.08.01阅读 1990

  关键字:组态软件 时效控制 现场显示 安全竞赛

  摘要:工控组态软件是利用系统软件提供的工具,通过简单形象的组态工作,即可实现所须的软件功能。该文是巧妙的利用组态软件,实现了安全竞赛的需要。

  2005年6月份安全月,公司需要组织安全生产知识竞赛,由于没有现成的器材,公司决定应用组态软件和PLC编程实现竞答显示、竞赛试题选择及竞赛分数现场显示等。

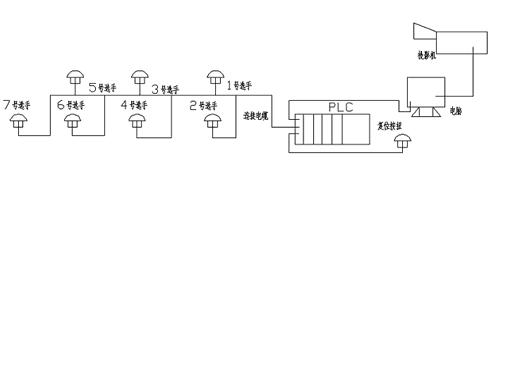

  我们经过考虑,采用了64点的组态王软件进行画面设计,采用OMRON PLC进行程序设计和线路连接,通过EXCEL的进行数剧分类采集,利用投影机进行现场大屏幕显示。(图一为连接图示意)


  系统介绍:题目:“安康杯”安全知识竞赛。公司采用以部门为单位进行分组,共计分7各组,每组一个抢答按扭,用于现场抢答,系统操作员一个抢答复位按扭www.cechina.cn,在需手动复位时进行复位,系统共分主画面、抢答画面、自动积分画面、竞赛抢答次数画面、竞赛题库连接画面等.

  该系统利用组态软件的中文界面控制工程网版权所有,有效的实现及时录入和编辑、显示。利用EXCEL现场记录分数,利用显示的图形模块的基本组态工具:数值显示、按扭显示、文本字符串、下拉采

单、图表编辑器、动画显示、OLE组件、ACTIVEX控件及各种画面的显示等进行编程。

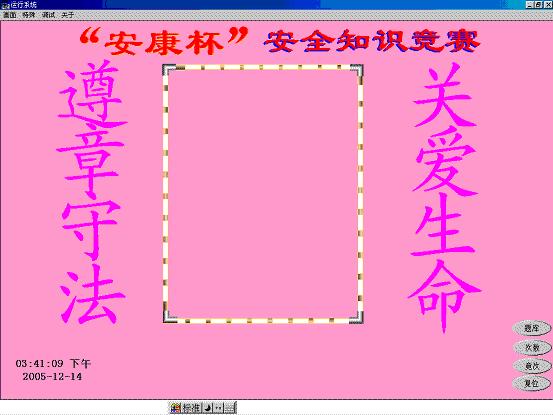

画面二是利用组态软件实现的竞答显示,上端利用组态软件的编写““安康杯”安全知识竞赛”为间隔3秒立体显示字体的变化;中央方块为同步旋转,内部为竞答者号码显示;中央方块两侧,显示“遵章守纪,关爱生命”的标语;昨下侧显示日期和时间;在竞答时,在中央方块下部显示竞答时间。

  画面三为竞答题和答案CONTROL ENGINEERING China版权所有,当竞答者为首选者后,可依据竟答题目进行选择,选择后,操作者按下标题号,竟答题目内容显示,竞答者回答后,由主持人要求公布答案内容时,再按一下竞答题对应的答案,答案就会显示出来。

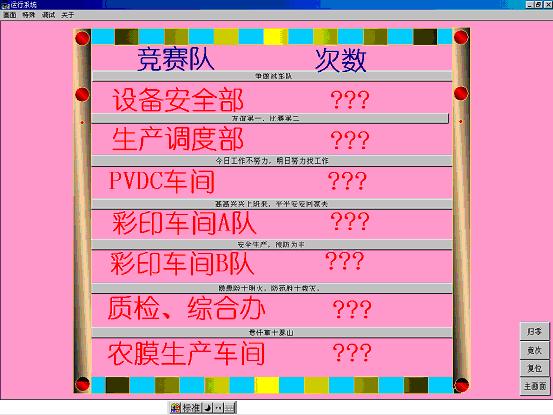

  画面四为竞赛组的时实分数,根据每次竞答结果输入EXCEL,由画面四进行累计后进行输出,使操作一目了然;画面五为竞赛组竞答次数的显示,用于最后裁定优胜者时使用。


  实际应用表明,系统设计合理,软件运行可靠,能够根据需要进行专门的安全竞赛设计,营造了浓厚的安全文化气氛www.cechina.cn,达到了预期的目的,节约了投资CONTROL ENGINEERING China版权所有,拓宽了组态软件的应用范围。


(附:图一、图二、图三、图四、图五)
 (图一)
(图一)

(图二)
(图二)

(图三)
(图三)

(图四)
(图四)

(图五)
(图五)
