MAX7232BF为串行输入4位数据、2位小数点和4位地址；输出为10位数据加20个独立小数点，数据输出代码为BCD码，每一位的2个小数点都在COM3上。可以直接与微处理器连接。

       1　管脚结构及说明

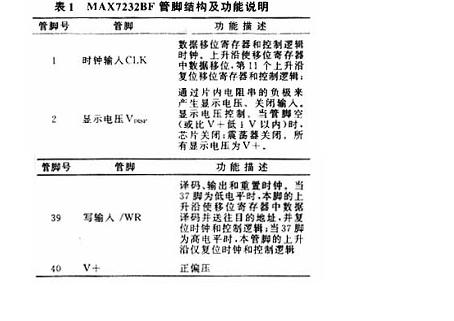

　　MAX7232BF具有双列直插式40管脚封装和四边形式44脚封装。现以40脚封装的通用形式介绍其管脚结构及功能；44脚封装的形式类似，只是有部分管脚为空（NC），以及其他管脚号与其功能相对40脚有些差异。如表1所示。

       2　动态显示驱动时序

　　由于LCD显示驱动信号与LED显示驱动信号不大相同CONTROL ENGINEERING China版权所有，因而不能简单地在动态显示驱动方式的LCD电极上加高电平或低电平，否则显示会出现混乱。另一方面，LCD两电极间不能有直流电压，即两电极驱动信号的平均值应该为0。因此www.cechina.cn，LCD显示驱动信号需要采用偏压法，常用的偏压法有1／2偏压、1／3偏压、1／4偏压和1／7偏压等。MAX7232BF驱动信号采用1／3偏压来进行动态扫描驱动，扫描信号从背电极输出CONTROL ENGINEERING China版权所有，显示信息从笔段电极输出。

       3　译码选择格式

　　MAX7232BF输入4位数据、2位小数点和4位地址的二进制数据，他们的组合不同，产生的输出形式也各不相同。下面将分别讨论各种组合的译码格式，根据不同的显示需要，选择其中不同的编码组合来产生需要的显示格式。
　
       3．1　小数点译码输出格式

　　小数点控制输入2位，由此产生4种不同的组合，根据显示的需要可选择其中任一种格式，译码格式如表2所示。

       3．2　数据译码输出格式

　　数据控制输入4位二进制数据，共形成16种输出格式，由于MAX7232BF输出为BCD码，只需要1～9共9位数字，另外还有1个不输出控制，其他6位不用。

       3．3　地址译码输出格式

　　MAX7232BF最多可输出10位数据，由4位输入二进制地址数据来控制。将这4位数据译码为16位，其中前10位选择输出位的地址CONTROL ENGINEERING China版权所有，后6位无效。

       4　MAX7232BF的工作时序

       MAX7232BF有3种输入时序：

　　第1种是用来输出10位数据（最大值，可以小于10位）和20个独立的小数点；

　　第2种是用来输出10位数据（最大值，可以小于10位）但不输出任何小数点；

　　第3种是用来输出10位数据（最大值，可以小于10位）但只输出右边10个独立的小数点（AN2）。

　　为了使设计的液晶显示器的显示功能尽量强大，不仅要在硬件上保证功能强大，在软件上也要使硬件的最大功能尽量发挥出来，所以在时序上要选择第1种时序，使2个小数点都可以显示，在此，只读第1种时序。图1为这种输入方式的输入时序。

　　如图1所示，其数据输入时序依次为：AN1→AN2→BD0→BD1→BD2→BD3→A0→A1→A2→A3www.cechina.cn，要求在时钟脉冲的上升沿时，按顺序输入这10位数据，他与时钟脉冲配合进行数据输入。在每个时钟脉冲的上升沿，MAX7232BF自动将数据输入线上
