摘要：OLED作为新一代显示技术，广泛用于各种仪器仪表的显示终端，实时显示字符、汉字、曲线等信息。文中介绍一种点阵式OLED模块VGS12864E的结构特征、指令系统；给出它与Cygnal C8051F020单片机的间接访问接口电路设计，以及显示模块的硬件驱动和显示16×8点阵西文字符的Keil C51程序代码，并对相关代码进行注释。由于此款显示模块的指令系统与液晶显示驱动控制器HD61202兼容，故程序代码也可作为指令系统与它兼容的液晶显示编程的参考。

     关键词：点阵显示模块 OLED C8051F 接口设计

　有机发光显示OLED（Organic Light Emitting Display）是比液晶显示技术更为先进的新一代平板显示技术，是被业界公认为最具发展前景的下一代显示技术。它与液晶显示技术相比，具有超轻薄、高亮度、广视角、自发光、响应速度快、适应温度范围宽、抗震强、功耗低、可实现柔软显示等优越性能CONTROL ENGINEERING China版权所有，可广泛应用于通信、计算机、消费电子、工业应用、商业、

     1 VGS12864E显示模块

　VGS12864E是128×64行点阵的OLED单色、字符、图形显示模块。模块内藏64×64的显示数据RAM，其中的每位数据都对应于OLED屏上一个点的亮、暗状态;其接口电路和操作指令简单，具有8位并行数据接口，读写时序适配6800系列时序，可直接与8位微处理器相连;与Intel 8080时序的MCU连接时需要进行时序转换。

      2 显示模块结构

      2.1 模块框图

　　VGS12864E显示模块显示屏为128列、64行，使用1片有64行输出的行驱动器和2片列驱动控制器，其中每片列驱动器有64路输出。行驱动器与MCU没有关系，只要提供电源就能产生驱动信号和同步信号，模块的外部信号仅与列驱动器有关。列驱动器内置64×64位显示存储器，RAM被分为8页，每页8行;显示屏上各像素点显示状态与显示存储器各位数据一一对应控制工程网版权所有，显示存储器的数据直接作为图形显示的驱动信号控制工程网版权所有，为“1”显示，为“0”不显示。图1为模块的逻辑电路接口框图。

　　　　　　

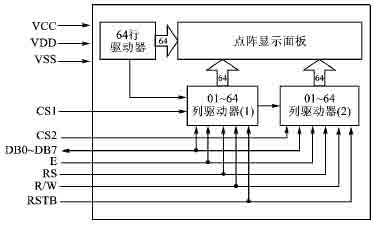

　　　　　　　　　　　　　　　　　　图1VGS12864E逻辑框图

     2.2 模块引脚功能及指令系统

　　模块引脚功能如表1所列。模块的指令系统与液晶显示驱动控制器HD61202兼容，共有7条指令。这里不作详细描述，仅列出表2指令列表。其中，前两条为显示状态设置类指令，其余的为读写操作类指令。

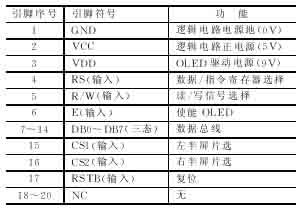

　　　　　　　　　　　　　　　　　　表1VGS12864E引脚功能
　　　　　　　　　　

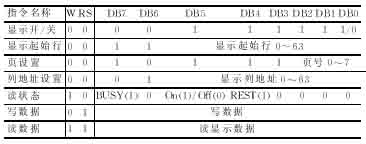

　　　　　　　　　　　　　　　　　　表2VGS12864E指令列表
　　　　　　　　

      3 显示模块与Cygnal单片机硬件接口设计

　　VGS12864E的接口连接方式有两种:一种是直接访问方式控制工程网版权所有，另一种是间接访问方式。不论哪种方式，要访问模块都必须先读取状态寄存器内容，判断“忙”标志，不忙时才可以访问。直接访问方式是将模块接口作为存储器或I/O设备直接挂在MCU总线上，MCU以访问存储器或I/O设备方式对模块进行操作。间接访问方式是MCU通过软件模拟控制时序对模块进行操作。这里介绍的是Cygnal C8051F020单片机与VGS12864E的间接访问接口设计。

　　C8051F020是美国Cygnal公司推出的一种混合信号SoC型8位单片机，是集成度很高的混合信号系统级的芯片。它具有100脚的TQFP封装，功耗低，供电电压为2.7~3.3 VCONTROL ENGINEERING China版权所有，全部I/O、RST、JTAG引脚均耐5 V电压；有高速、流水线结构的8051兼容的CIP51内核（可达25 MIPS）。该MCU具有P0~P7共64个通用I/O端口，每个端口引脚都可以被配置为推挽输出或漏级开路输出。对于VGS12864E，由于其工作电压是5 VCONTROL ENGINEERING China版权所有，而C8051F020的工作电压是3.3 VCONTROL ENGINEERING China版权所有，所以要C8051F020的输出能更好地驱动5 V输入的OLED，需要对系统进行额外配置。除了将对应端口的输出方式设置为&#
