桦甸-白山-红石梯级水电站计算机监控系统功能比较完善，系统运行稳定，通过采用冗余技术，操作控制正确可靠，其中现地开停机成功率为100%，远方开停机成功率为100%，AGC动作正确率达到100%，系统可用率高。

     白山发电厂位于吉林省东南部，松花江上游，是一厂两坝三站的特大型梯级水力发电厂，总装机容量为1700MW，在东北电网中担任调峰、调频和事故备用。白山发电厂生活基地建在吉林省桦甸市，白山电站位于红石电站上游距桦甸市73公里，装有五台300MW发电机组；红石电站距桦甸市35公里，装有四台50MW发电机组；在桦甸市建有白山发电厂生产调度中心。

     1999年4月，白山大型梯级水电厂远方集中控制计算机监控系统通过了国家电力公司的技术鉴定，获得了国际先进、国内领先的较高评价；2000年3月通过了国电东北公司组织的系统工程验收， 2000年5月白山发电厂通过“无人值班”（少人值守）及创一流验收。白山大型

     系统结构

     白山大型梯级水电厂远方集中控制计算机监控系统结构是在认真分析研究国内外最新计算机硬件产品、软件产品、网络技术、实时工业控制产品与未来发展趋势，根据白山发电厂的具体情况，在水科院自动化所H9000分布开放式计算机控制系统的标准模式基础上，结合当前计算机技术、网络技术的最新发展，在一个较高起点的基础上设计的一种全新的、分层分布开放式高速网络型冗余梯级计算机监控系统。该系统具有良好的可靠性、可扩充性、可移植性，并支持异型机网络互联。

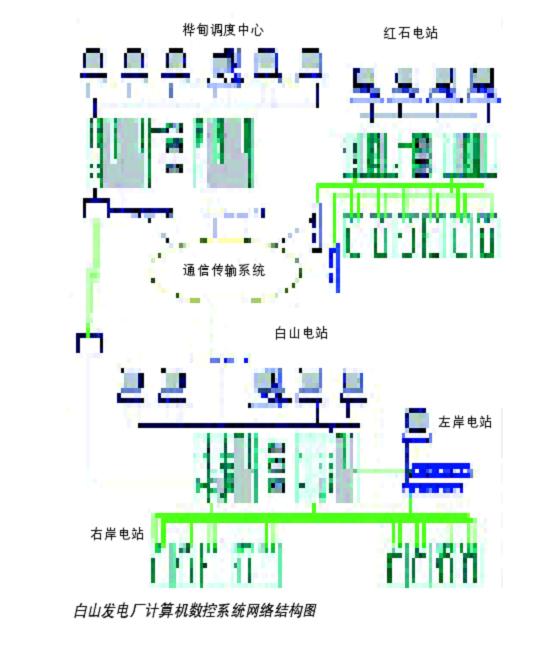

     白山大型梯级水电厂远方集中控制计算机监控系统由三个子系统组成：桦甸梯调中心计算机监控系统(简称桦甸系统)、白山电站计算机监控系统(简称白山系统)、红石电站计算机监控系统(简称红石系统)。整个系统采用分层分布的系统结构CONTROL ENGINEERING China版权所有，共分三层：桦甸调度中心层（CCL）、白山(红石)站级监控层（PCL）以及现地控制单元层（LCL）。三个子系统之间通过远程网络实现互连。系统远程网络采用快速以太网方案作为自动化系统长距离高速通信网络的主干网络方案。

     现地控制单元由高档工业控制微机和可编程控制器组成，工业控制微机完成与主机的网络通信及与现场PLC等通信，PLC完成数据采集和控制功能。采取现地控制单元与专用功能装置既相互配合、又相互独立的设计原则www.cechina.cn，以提高系统的可靠性和系统的整体性。

     白山大型梯级水电厂实施本系统工程后，形成了一个完整的开放冗余网络型分层分布的梯级电站实时闭环过程控制系统，既可通过梯调中心的计算机系统实现整个梯级的集中远方监控，现地无人值班，也可由各电站的厂级监控系统独立完成本站的闭环自动控制功能。
系统配置

     系统的上位机各工作站均采用64位Alpha系列工作站，操作系统选用Tru64 UNIX（原Digital UNIX）。LCU的主机及通信服务器和语音报警装置等采用抗恶劣环境的高档实时工业控制微机，操作系统采用微软公司的Windows NT，具有较强的网络功能CONTROL ENGINEERING China版权所有，支持TCP/IP网络互联通信。

     LCU的数据采集控制装置采用美国GE Fanuc公司的9070可编程序控制器，其中白山电站机组控制单元采用9070 的双CPU热备系统结构CONTROL ENGINEERING China版权所有，Genius总线作为现场I/O总线，完成各种数据采集和控制工作。此外，LCU单元还配置有独立的智能装置，自动准同期完成机组的自动并网，温度巡检装置完成机组温度采集及报警，机组测速装置，交流采样装置等。 系统具体配置如下。

     1． 梯调中心系统

     设数据库管理机两台，操作员工作站三台(带双屏显示器)，工程师工作站一台，培训仿真系统一套，通信服务器两台，模拟屏驱动与语音报警装置一套(可电话语音报警)，打印服务器两台，GPS时钟一台；网络设备采用双DEC hub900 MultiSwitch机箱冗余结构，配有以太网交换机模块和路由器模块；交换式以太网采用屏蔽双绞线。

   &
