大屏幕彩电是广大消费者首选的高质量视听理想产品，它具有图像清晰、色彩鲜艳、音质优美等特点www.cechina.cn，随着现代家庭影院的普及，VCD/DVD在家庭影院中的应用，对大屏幕彩电的音响系统要求越来越高。本文着重介绍飞利浦公司推出的Hi－Fi双路伴音功率放大器。

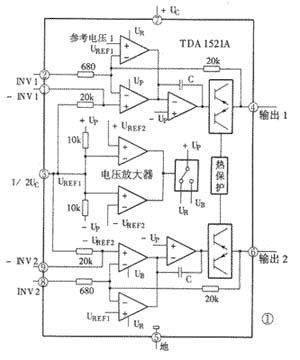

　　TDA1521是飞利浦公司特别为立体声电视伴音及立体声广播音频功放而设计的，应用在大屏幕彩电中可使其音响效果达到高保真的水平，输出功率可达6W×2，总谐波失真系数0.3％，频率响应为20Hz～20kHzwww.cechina.cn，该集成电路具有外接元器件少、偏置电压低、两路通道增益平衡性能优良、不易被击穿及短路保护等特点，并在电源开关时有输入信号静音功能。TDA1521内部框图如图1所示，它的内部电路主要由两路完全相同的音频放大器、音频功放、电压比较器、过热保护、短路保护电路等组成，各引脚功能及参数如附表所示CONTROL ENGINEERING China版权所有，其应用电路如图2所示。由图2可看出，它在此应用中是采用＋22V单电源供电(OTL工作方式)，电视伴音的R、L信号经C634、C636电容耦合到了TDA1521的①、⑨脚，进行功率放大，③脚电压等于电源电压的一半www.cechina.cn，即11V左右，故③脚经100μF

电容交流接地，同时③脚与②、⑧脚相连，提供约11V的偏置电压，④、⑥脚外接隔直耦合电容C649、C648，容量在470～1000μF，影响低频响应特性，④、⑥脚串联电路R642、C642、R643、C643为RC幅频特性补偿电路CONTROL ENGINEERING China版权所有，⑦脚外接的R640、C644为电源RC去耦滤波电路。

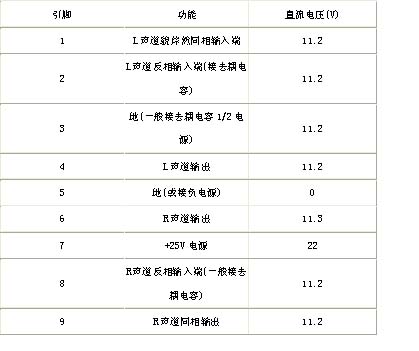

  附表
