FameView组态软件在监控大屏、多屏情况下的解决方案

来源:自动化网2006.03.10阅读 4825

     FameView组态软件是由北京杰控公司自主开发的优秀的自动化软件系统,其画面支持大屏和多屏功能,已被成功的用于地铁配电监控、铁路信号、沥青搅拌站等应用中.

  以号称“亚洲第一屏”的深圳地铁配电监控说明“大屏”的应用:


  •此系统具有大量的监控点CONTROL ENGINEERING China版权所有,约有38000个左右,要分别对应到20000多个动态图素上;


  •为了能及时反应并发现变化,要在一幅画面上体现所有的图素,此时的画面大小为9216*2304像素才能实现,即相当于27个1024*768分辨率的显示器;


  •工程承包方投巨资1000多万购买了分辨率为9216*2304的等离子大屏幕, 在硬件上满足要求;


  •要选择一款能在普通计算机上制作9216*2304像素的画面,并能自动切换显示到大屏,还要求刷新速度在1秒钟左右; 工程承包方在全球12种知名组态软件中进行了严格筛选,最终选择了北京杰控公司的FameView软件产品,只有此产品能满足工程承包方要求的功能和价位;


  •首先FameView具有先进的数据采集系统,借助特有的fmDevTable数据设备表功能,能对38000个变量在一秒中之内进行采集;


  •其次FameView具有大幅画面制作技术,允许定义的最大画面像素为1024000*768000,即相当于100万个1024*768的显示器www.cechina.cn,通过屏幕漫游技术进行画面制作,使用分辨率仅为1024*768的普通显示器,能够制作和测试9216*2304的大画面;当显示器切换为大屏时,画面显示系统会自动调整为大屏显示;


  •需要特别提出的是FameView还具有特殊的画面优化技术,能确保如此大和复杂的画面在1秒内进行刷新;

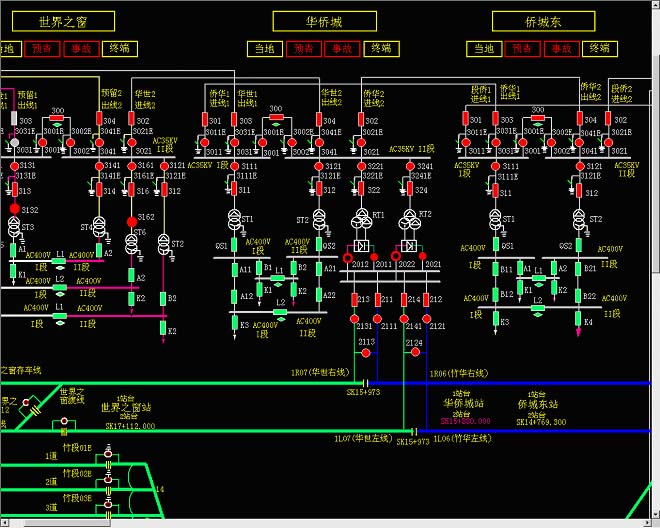

深圳地铁监控界面

点击看原图

点击看原图

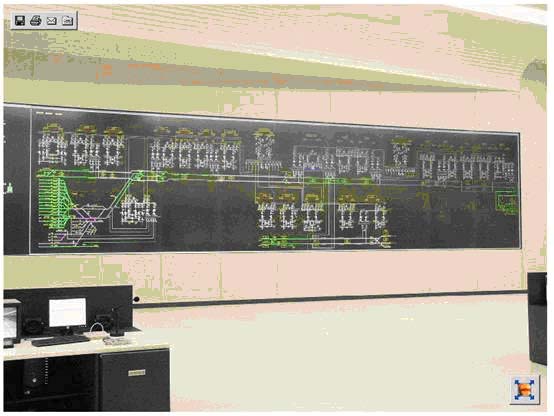

深圳地铁监控室画面

FameView组态软件在监控大屏、多屏情况下的解决方案如图


  以沥青搅拌站系统说明“多屏”的应用:
  •沥青搅拌站系统多用于铺设高速公路之用,要求高、产量大、速度快;


  •需要同时通过两幅画面进行监控,一幅用于监视,另一幅用于控制CONTROL ENGINEERING China版权所有,每幅画面中的内容还能独立切换控制工程网版权所有,改变画面内容;


  •有的系统配置了两台计算机,分别用于监视和控制,虽然满足了系统的需求和功能,但造价增加了一倍,并且现场的维护量也偏大,用户不太容易接受;


  •有的系统采用了多屏卡技术,在一台计算机中插入一块特殊的多屏卡,支持2台显示器,分别显示不同的画面,但多屏卡的售件也很贵,约在1万元以上,并且不再容易买到;


  •FameView组态软件支持在计算机中插入多块PCI显卡,从而实现多屏功能,每块PCI显卡的价格不过几百块钱,使得所有用户都能够接受;


  •FameView通过其特有的多屏显示技术控制工程网版权所有,能最多在10个显示器上显示10幅单独的画面,每个显示器上的画面内容可以独立控制和切换,每个显示器上的画面都支持全屏显示;
