本文建立了基于NI集成软硬件环境燃料电池发动机测试平台。该平台可以实现燃料电池发动机及其辅助系统的测试与控制、燃料电池发动机系统参数测量、为燃料电池发动机提供多种工况环境，甚至系统控制策略的评价。利用NI开发套件建立了一个内嵌专家系统的智能软件平台CONTROL ENGINEERING China版权所有，不仅确保了测试平台的工作安全性，同时也可以对系统的潜在故障进行诊断。此外，由于该测试平台的高速采样，使得燃料电池发动机动态特性参数的准确性得到保证，本系统利用这些参数自动生成包括燃料电池发动机动态模型的测试报告。

测试平台功能要求

   燃料电池发动机的本质是一个电化学的反应堆，能够对外输出电能，如图1所示。燃料电池发动机可分为4个部分：空气系统、氢气系统、循环水系统和燃料电池堆。一个完整的燃料电池发动机测试平台需要为测试对象提供参数可调的燃料和温度控制，以及合适的负载；并且能够对测试过程中的数据进行相应的处理，为测试对象做出评价，以及为进一步的优化设计提出合理化的建议。

图1 燃料电池工作原理示意图

   对燃料电池进行的测试主要有三个：测试燃料电池发动机在不

同工况下的功率输出特性，以达到优化整车动力系统配置的目的；通过测量燃料电池发动机的工作参数，建立和验证其数学模型或控制模型，用来优化燃料电池发动机的控制策略；通过测试不同的辅助系统对燃料电池的影响，达到燃料电池发动机的最佳匹配。

测试平台的构成

     基于上述的功能要求，本文建立了智能化的燃料电池发动机测试平台。如图2所示的系统的结构框图。

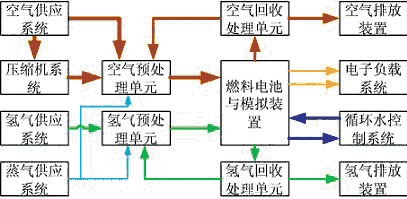

图2 系统结构

   按照工作性质整个平台可分为执行、测控以及数据处理三个部分：

执行部分

   该部分主要为了满足系统功能的需要配置的各种制冷、加热、加湿、水处理等大型设备，由冷冻机、换热器、蒸汽锅炉、循环水泵、阀门等组成。

测量与控制部分

   该部分主要为了测量和控制平台的特性参数和燃料电池的工作状态。主要由数据采集装置、调节装置、信号调理放大等部分组成。

数据处理部分

   在测试的过程中，系统需要为用户提供相关的瞬时测试信息；测试结束后，系统必须为用户生成完整的测试报告，以评价燃料电池发动机的性能。由于系统中执行部分主要利用化工工业和制冷技术等方面的成熟的产品，该部分的内容不属于本文的重点，故本文主要就系统的测量、控制和数据处理方面的内容进行介绍。

   为了实现平台的功能，需要测量的量共计86个，类型各有不同，并且信号类型众多，显然快速、精确、可靠的测量是一个繁琐的工作。在参数测量的同时，系统需要完成控制功能，由于控制对象的复杂性，要达到良好的控制效果一直都是燃料电池测试平台开发的难点。

开发环境选择

    鉴于系统中传感器信号和控制信号类型众多，同时为了达到系统设计的目的，必须采用高速率的数据采样，因而选用了NI公司的测试环境。

   首先控制工程网版权所有，NI公司的硬件环境和软件环境操作简便，LabView的图形化编程界面及其优异的图形控件使得测试平台的编程过程变得简单，尤其是其软硬件系统的无缝结合，极大提高了编程效率与可靠性。

   其次，数据测试系统配置方便，可靠性高。数据采集结构的开放性CONTROL ENGINEERING China版权所有，使得数据采集系统的使用只是简单的外围传感器信号配置，同时PXI总线的优越性能使得数据采集的信号多样性、速度和精度要求高等难题能够迎刃而解。

   再次，NI开发套件工具包配置齐全，使得测试平台开发中的控制算法的实现、数据的图形显示、数据采集工作的实现、在线数据处理、测试报告的生成以及远程协作控制等变得只是工具包的调用和系统参数的配置。

   基于上述的优点www.cechina.cn，以及考虑到开发时间以及人力等综合成本的因素，本系统中采用了NI公司的数据采集系统以及软件开发环境。

测试平台硬件系统构建

   本系统硬件采用了NI公司的DAQ系统来实现温度、湿度、压力和流量等数据的采集；利用模拟量输出单元来控制相应的调节设备；利用继电器输出单元来控制重要的开关器件；利用RS485和GPIB通信端口和外设装置进行通信；利用工控机箱的RS232端口和PLC通信www.cechina.cn，控制次要的设备和读取相关设备的故障信息。系统的硬件结构如图3所示。

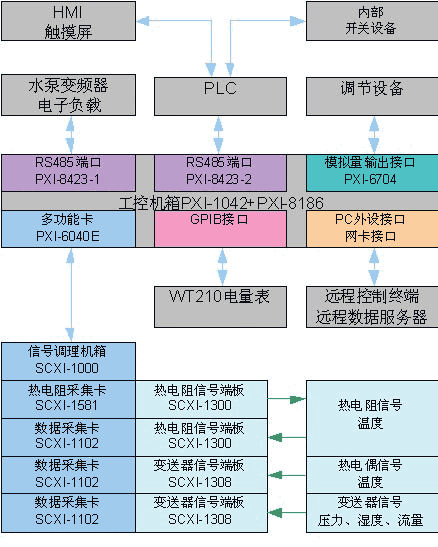

图3 系统硬件结构

   上述的硬件结构，在测试的过程中完全达到了预期的要求。实验证明，系统对相关的数据采集采用1kHz的采样速率，每次采集10组数据，然后进行数据滤波处理
