如何利用组态软件构建一个监控系统

2006.03.01阅读 8252

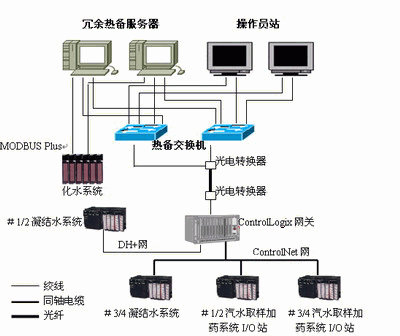

    第二步:依据典型交换式以太网控制网络的组成,在中央控制室网络柜内设两台CISCO 24口100M交换机,完成以太网数据交换,在服务器及操作员站内安装3COM 100M工业以太网卡。并且设APC UPS电源。

    第三步:由于该系统涉及DH+网、MB+网、ControlNet网等多种现场总线,需设一网关ControlLogix Gateway 完成协议的转换。该网关应具备:一、接收现场总线各网段上的数据,并将其进行解释,转化为以太网所能接收的形式,向交换机传送;二、把系统发出的命令和数据转换为现场总线各网段的数据格式,向下传送。鉴于此,考虑到地理位置,决定在凝结水精处理控制室设一网关,该网关上配有DH+模块、ControlNet模块、Ethernet模块等。

    第四步:由于网关处与交换机处距离较远(1km左右),另考虑数据交换的实时性和抗干扰性,决定在这二者间采用光纤通信,且采用冗余互备。

    第五步:汽水取样及加药系统的重新设计。分

别设两个远程I/O站,负责#1、#2机与#3、#4机的数据采集,在各站安装ControlNet通信模块控制工程网版权所有,挂接于ControlNet网上,用网关内的Logix5550处理器完成数据处理和控制任务。ControlNet网络通过网关内的ControlNet模块完成网络数据交换,在通过以太网模块与以太网通信。

    第六步:二期工程网络接入(输煤系统、净水站系统、循环水泵房、工业水泵房、燃油泵房等)。

    在组态软件的选择上考虑到各子系统均已经过长时间的运行,操作人员对操作方式已经认可,不便做大的改动控制工程网版权所有,保留各子系统组态画面,监控系统采用32,000点的RSView32作为监控组态软件具体操作如下:

对于原系统中采用Rsview32的子系统处理方法是:利用Rsview32 tool提供的数据库输入/输出向导将该子系统工程文件中的数据tag导出CONTROL ENGINEERING China版权所有,认真核对后导入我们的新建工程中;对于Display、Event、Macro需要将其对应工程文件夹的文件拷入我们的新建工程中,再打开工程分别导入。
对于组态软件为非Rsview32 的子系统(如Intouch)处理方法是:搞清楚原系统画面构成,然后用Rsview32重新设计画面、建立数据库、对命令语句重新编译。
    系统监控画面采用层次型结构设计,各子系统之间很容易切换,直观反映现场工况,且便于操作人员使用,简洁、直观、功能完善是它的最大特点。采用层次型结构便于操作人员完成多个子系统的准确切换,避免由于系统结构繁琐造成的误操作。各子系统也采用相近的功能菜单CONTROL ENGINEERING China版权所有,切换方便,功能完善,在同一幅主画面内可完成多项操作功能,且各子菜单均为弹出式。监控画面组成结构如图5所示。其中,各子系统均有和#1、2汽水加药子系统相似的子画面,结构图中没有逐个列出。

如何利用组态软件构建一个监控系统如图


图5

    监控系统包括系统画面生成、事故追忆系统、各种曲线显示和打印、各种报表生成等。监控画面要符合电厂主控DCS系统人机界面的设计风格CONTROL ENGINEERING China版权所有,按照分级浏览、逐级细化的原则设计画面,采用弹出式窗口、下拉式菜单等多种符合Windows标准的设计手段实现画面的切换和显示,单个画面的工艺流程、信息显示(包括运行参数、状态、故障情况等)和各种曲线要布局合理、生动,色调柔和。事故追忆系统包括所有进入控制系统的事件(如参数、反馈等)以及控制系统本身发生的事件(如卡件或通讯故障等),所有I/O点均可以曲线的形式显示,为实现系统运行在线分析、诊断提供丰富的数据资源。
