1.现状与需求
项目的建设背景随着电力企业自动化建设和改造不断发展完善,电网企业大多已经实现了对远方变电站的遥测、遥信、遥控、遥调等。当前,各企业为了提高劳动生产率,增加经济效益,开始实施企业的无人值守模式,图像监控系统是以上管理手段的进一步补充和完善,称为遥视。 遥视要完成的是以下功能:
(1) 无人值守:企业所以要实现遥控、遥测等功能,是因为电力企业运作时可能出现一些异常的危险等www.cechina.cn,因此实现无人值守时保证安全生产的已个重要手段。系统主要监控并记录企业生产的安全以及设备的运行情况,监测电力设备发热程度,及时发现、处理事故情况。
(2) 紧急报警:当发生危险情况、生产事故、异常情形的时候,需要进行紧急报警。
(3) 网络传输:如今的电网非常复杂,电网的管理逐步向自动化、综合化、集中化、智能化方向发展,通过光纤或无线通讯网络进行远程监控是实现现代化管理的重要途径。
(4) 录像:事故发生后,提供事后分析事故的有关图像资料。 图像质量 电力监控系统工作主要目的之一是保证监控图象清晰减少工作误差并在发生意外事故时,能够通过录像系统进行事后事故分析CONTROL ENGINEERING China版权所有,因此高清晰度的画面质量是非常重要的。
2.本系统实现的主要功能
本系统主要实现两个功能:
一、安全防范:保障电力系统空间范围内的建筑、设备的安全,防盗、防火等,具体如下:
1.变电站、厂大门、重点办公区域的围墙、大门通过摄像、微波、红外探头等,监视人员活动情况,防止非法闯入;安装报警探头;
2.重点部位安装摄像机,进行24小时不间断视频监控,可报警联动录像,有些部位可采用红外摄像机以及大倍数可变焦摄像机;
3.在意外事故发生时声光电报警设备的联动以及消防设备的联动;
二、生产保障:保障变电站设备的正常运行、事故的报警录像、突发事件报警与主站的声像通讯等www.cechina.cn,具体有以下内容:
1.通过摄像机、灯光联动CONTROL ENGINEERING China版权所有,环境检测监视现场设备及主变压器等重要设备的运行情况,进行预警和保护;
2.由于电力系统设备过热是一个不容忽视的现象,因此对重要节点、接头进行自动温度检测非常重要;
3.通过图像监控结合远程和本地人员操作经验的优势,避免误操作;
4.将此监控系统与其他自动化系统结合起来,充分做到一体化操作;
5.突发事件的应急处理与主站的双向音视频交流。
3.系统实现
一、系统组成

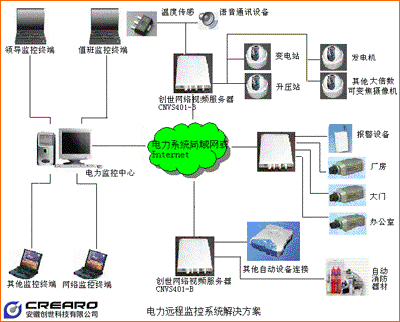

1. 系统结构图如下:
二、系统实现原理
(1) 本系统采用安徽Aolong科技有限公司自主知识产权网络视频服务器CNVS401B,该产品使用目前国际上最先进的MPEG-4动态图象压缩技术。前端监控点即电力系统厂房、发电机等监控点的模拟图象信号经过网络视频服务器编码转化成数字信号,再通过网络传输到监控中心办公室,监控中心授权,通过客户端软件CONTROL ENGINEERING China版权所有,访问视频监控中心服务器浏览、监控相关监控点。同时,其他相关部门或人员亦可经专网/线、Internet,通过客户端软件浏览监控相关监控点图像。
(2) 可以同时监控上百个网吧,监控中心设置一台或几台PC机,安装服务器端软件,作为主视频监控系统服务器。其他监控客户端安装客户端软件,通过访问系统服务器,实时浏览、遥控前端监控点视频图像和云台。
(3) 具体实现
1.所有监控点信息包括厂房、发电机、变电站、办公室等视频信息都通过服务器传输到值班室,厂领导也可以在自己的办公室方便地观看,无须复杂的软件和硬件设置,只需要一台符合系统配置要求的普通计算机便可。
2.在重点监控场所布置固定摄像机,可以根据安全生产及安全防
