DC测量：电压与电流

　　通常人们更倾向于使用电压测量的方法而不是电流测量，这是因为设置得当之后，电压测量对于设备来说更加安全。当仪表远离测量点而不得不采用较长的引线测量时www.cechina.cn，电压测量的优势更加明显。
　　当测试用引线较长时（长于6英尺），需要考虑以下几点：
　　■  引线电阻，会对频率造成影响；
　　■ 传输线的影响，其中包括引线电感，其影响在高频率下显现；
　　■ 电磁干扰（EMI），它会在低于30赫兹的极低频（ELF）波段出现。

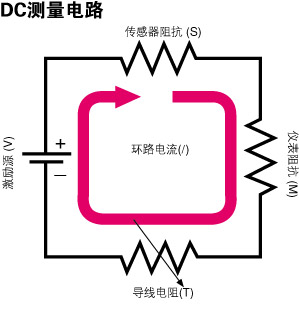

　　基本的DC测量电路由电源和三个电阻：传感器输出电阻、传输线（引线）电阻和仪表电阻构成。唯一将这些连接在一起的是电路中的电流。当进行测量时www.cechina.cn，您真正记录的数值是由仪表电阻所引起的环路电流电压降。

来源: Control Engineering

　　电压源具有低阻抗，我们一般将“理想”的电压源定义为零阻抗。举例如下CONTROL ENGINEERING China版权所有，热电偶是由激励源和传感器电阻组成的戴维南等效电路，激励源根据结点的热/冷温差产生与其成正比的毫伏范围的电压，传感器阻抗远低于1欧姆。激励源对环路电流的影响起主要作用。
　　另外如热敏电阻，需要外部激励源，其内部传感元件阻值约为100欧姆。它的戴维南等效电路也由激励

源和传感器电阻组成。不同的是，传感器电阻对环路电流的影响起主要作用。
　　典型的测试线由#22铜导线制成，每英尺电阻值为0.019欧姆。两根#22测试线，各长6英尺，其阻值为0.228欧姆。这与热敏电阻的阻抗比较起来微乎其微，但又比热电偶的阻抗值大上很多倍。如果测试线与传感器距离接近60英尺，测试线电阻会对热电偶的精确度产生重大影响（近似2%）。其中测试线与传感器距离指信号沿导线到测试仪表的距离。
　　当涉及到仪表阻抗的时候www.cechina.cn，始终选用高阻抗仪表测量电压和低阻抗仪表测量电流。这样做有助于降低仪表阻抗对于源阻抗的干扰。而无论是测量电流或电压，总是选用导线（传输线）阻抗相对其他组件小的才行。
　　数字多用表输入阻抗约为100千欧，而示波器阻值比其高几个数量级以上。当使用上述设备时，即使导线有几百米长，其产生的影响也是微乎其微的。
　　如果你想将高阻抗仪表与热电偶配合使用，仪表的阻抗将对环路电流的影响起主要作用。不论温差多大，仪表阻抗将会掩盖激励电压起的作用。你必须将热电偶的测试方式当做电流测量，尽管传感器阻抗只有约100欧姆。这意味着需要采用低阻抗的仪表，并且当心导线电阻。
　　这解释了为什么电压测量成为长距离应用中较常用的一种方式。这样做可以有效忽略导线电阻的影响。例如CONTROL ENGINEERING China版权所有，如果你想从一个单独的控制室测量通过直流电机的电流，你需要一种将电流测量转换为电压测量的方法。
