北京地铁2号线车辆设备消隐改造工程计划于2011年完成,其中环境与设备监控系统是该消隐改造工程的重要组成部分。该系统为已成熟运营多年的城市中心地铁线路增加监控功能, 至2009年4月车站级已实现全线所有车站主要设备控制运行,在OCC中心级平台实现全线设备的监视和控制指令及模式下发，并实现向TCC级传输相关数据。该系统的实施对全线车站的通风空调系统、给排水系统、自动扶梯系统、照明系统等车站设备进行了自动化监控及管理。
　　地铁2号线共有18个车站。其中包括：复兴门上层站、阜成门站、车公庄站、西直门站、积水潭站、鼓楼大街站、安定门站、雍和宫站、东直门站、东四十条站、朝阳门站、建国门上层站、北京站站、崇文门站、前门站、和平门站、宣武门站、长椿街站及相应区间。BAS负责对全部车站及所辖区间通风空调系统、给排水系统、电梯系统、低压配电与动力照明系统等车站设备进行全面、有效的自动化监控及管理；进行程序自动、实时、定时监视设备运行状态，控制设备的开启和关闭；检测环境参数，调控环境舒适度及节能管理；采集、处理有关信息，进行历史资料档案和设备维修管理，确保系统处于安全、可靠、高效、节能的最佳运行状态

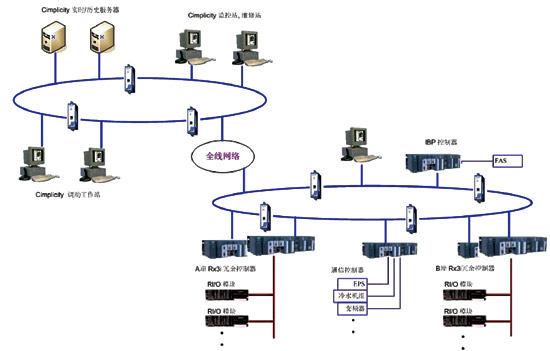

　　系统结构
　　系统设中央级、车站级和本地级三级监控方式，BAS自身不组建独立的专用网络，车站级的BAS信息通过地铁通信系统的全线双冗余的骨干网传输至OCC中央控制室，实现中央级功能。全线网络系统由18个车站及相应区间、控制中心等组成。具体由设置在OCC中央控制室BAS设备www.cechina.cn，各车站综合控制室的BAS设备，配电室、变电所等地的BAS设备，现场BAS设备组成。

　　中央级全线管理
　　采用冗余的Proficy Cimplicity实时数据服务器作为数据采集的接口软件，通过其内置的桥连接驱动程序建立与各车站控制系统运行的Cimplicity 之间的连接，通过其丰富的驱动程序建立与中心各控制系统及PLC之间的连接，采集第一手的运行数据，其实时过程数据库将给实时监控画面提供数据，同时将作为中心级历史数据库的数据源。采用Cimplicity SQL作为历史数据库平台，将实时数据服务器的数据方便的集中管理。


　　车站级设备监控
　　采用 Rx3i 简单冗余控制器通过Genius现场总线配置versamax远程I/O，单独设置通信控制器PLC和IBP控制PLC。
　　对于直接接线的数字或模拟量控制工程网版权所有，通过远程I/O模块和现场总线交由PLC控制, 这一类数据的信息量相对极少，每个节点通常为几十字节CONTROL ENGINEERING China版权所有，按10个节点每个节点100字节计算，76.8Kbps 的总线速率可以实现输入输出 30ms左右的刷新率。采用使用调频信号方式抗干扰能力极强的Genius总线，Genius 总线为对等网络逻辑结构，具无扰切换的冗余功能，该系统采用单总线方式。使用LD语言应用程序实现应用需求，扫描时间约在30ms左右。
　　对于以RS485通信方式实现的VRV空调、变频器、冷水机组等的控制，每个节点有几十至几百个字节的数据量，目前这些设备的接口通常不支持PLC厂家用于控制远程I/O的现场总线方式，例如GENIUS、CONTROL NET、DP、ETHERNET、MB PLUS等等控制工程网版权所有，但支持点对点的通信方式，例如标准的MODBUS RTU或设备厂家定义的软件协议，PLC则提供标准的MODBUS RTU接口，也提供可自由编程的通信口，实现对设备的数据采集和控制。PLC发送通信请求和控制到RTU从站或不提供标准RTU从站模式的设备，实现数据采集和控制。该工程统一定义通讯物理接口为RS485，协议采用标准的MODBUS RTU协议。为保证数据刷新的实时，BAS提供单独的设备通道，数据传输的方式不采用以太网转串口网关的方式，避免串口本身波特率的限制造成上位机或PLC在以太网物理接口内运行多个串口通信造成阻塞，这种以太网转串口网关的方式很难保证通信控制的实时性。我们选择通信控制器PLC先控制所有串口接口设备，映射至CPU的内存后再使用100M以太网CONTROL ENGINEERING China版权所有，发送至主控PLC或直接交由上位机处理。通信控制器PLC和A端B端PLC以及IBP PLC之间的以太网平台，软件协议上使用基于广播模式的 UDP方式的EGD(以太网全局数据)，在EGD的通讯过程中，网上的主站 (叫做生产者)周期性同其它的一个或更多的从站（叫做消费者）共享其内存，各站间每次数据共享的过程就是一个数据交换的过程。这种分组的广播方式充分使用了以太网的带宽，避免了TCP握手方式造成的数据实时性的缺失，另一个优点是可以使得任意PLC，IBP控制器，通讯控制器均可作为车站或中心级平台访问的节点，因为任意节点都已经
