油田油井大多都分布在各采油场,油井工作状况的监测和控制,一直是采油场一项重要和困难的内容,一般的油井大多为油井巡视员或维修工定期巡回检查,随着油田现代化管理水平的不断提高,早期的巡视员方式已逐渐被油井无人值守所代替。研祥采用EIP平台与目前现有的工业控制技术,整合出适合国内油井实际情况的无线遥控遥测系统。
[系统构成]

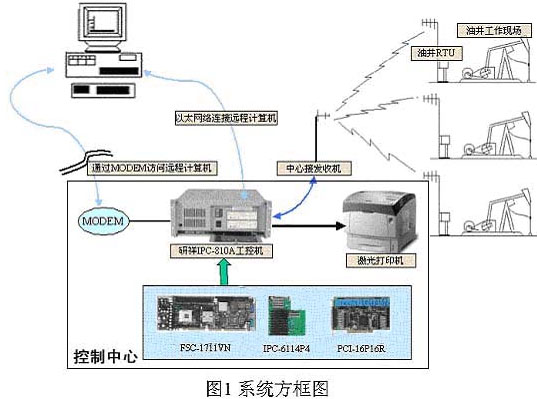

本系统结构如图1所示,系统主要由采油场监控中心和油井无线遥测遥控主机、传感器、电机控保装置等组成。采油场监控中心一般设置在矿部、办公室或其它监控调度部门,包括有一台工业控制计算机、一台激光打印机和监控中心收发信机以及油井无线遥测遥控主机(RTU)等部件。
[系统工作方式]
油井工作状态传感器主要有温度传感器,电压传感器,电机电流传感器,被监控开关断/合传感器,它们将油井的工作状态变换成对应的电压或电流值送至远程智能无线RTU。本系统留有扩展接口,可根据油井实际现场控制情况进行增加。
油井RTU由带有A/D,D/A变换器的高性能的单片机,电源管理电路,蓄电池供电电路以及无线数传电台组成。A/D变换将传感器送来的表示油井状态的模拟信号变成数字信号,再由无线数传电台进行信号处理和调制,以射频信号的形式幅射到空间。电源管理电路是用来监测交流电源用,一旦交流电源断电,自动转为畜电池供电。当交流供电正常时,又恢复由交流电源供电并对蓄电池充电,始终保持RTU供电正常。如图2所示。
监测中心收发信机从空中接收到由油井遥控遥测主机的信号后,通过对射频信号放大、解调,恢复成数传信号送中心工业控制计算机处理计算,实时监测油井工况。当有异常时,中心工业控制计算机立即向油井遥控遥测主机发出控制命令,控制电机停机待修。这样可以实现整个系统的自动化运行www.cechina.cn,无人职守进行整个系统的监控。

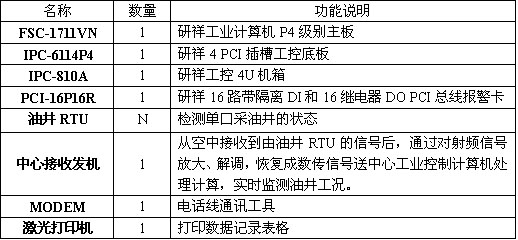

[系统配置说明]
[系统主要功能]
1)、油井工作状态监测
a、 抽油机电源电压监测
b、 抽油机电源电流监测
c、 电机开/关监测
d、 漏油,盗油监测
2)、 油井实时故障报警
a、 电压过压、欠压报警
b、 电流过流报警
c、 抽油机停报警
d、 漏油,盗油报警
3)、 监测数据统计和打印
耗电量,故障情况实时电脑显示和统计报表打印。
4)、扩展功能:
本系统留有扩展口,可根据油井情况和客户需求增加。井口温度监测www.cechina.cn,井口油压监测,井口套压监测。
[系统工程设备组成]
1)、 传感器组件
2)、 油井无线遥测遥控主机 (油井RTU)
3)、 监控中心收发信机
4)、 控中心系统软件(可使用通用版组态软件)
5)、 监控中心计算机(研祥工控整机)
[系统优点]
1)、 采用国内工控机产品,具有高的性价比,同时具有完善的售前和售后服务;
2)、 灵活的通讯方式,满足现代化的需求,在通讯上有稳定可靠的技术保障;
3)、 工控机与RTU一起发挥强大的作用,实现整个系统的自动化控制,无需花费价格昂贵的PLC控制器;
4)、整个系统组态非常方便,同时缩短整个系统的开发时间;
[系统评价]
在该监控系统中,使用组态软件和无线数传电台,系统无线遥测遥控主机(RTU)将检测到的单口采油井的现场状态,通过无线方式传送给监控中心CONTROL ENGINEERING China版权所有,从而实现各单井状态的集中监控,减少人员投入,有力的缩短油井故障发现和排除时间CONTROL ENGINEERING China版权所有,极大的提高了生产效率,同时系统的性价比特高控制工程网版权所有,无需采购价格昂贵的PLC控制器。另外,本系统还非常适合输油管漏油,盗油监测,在多家采油场中使用,取得了较好的经济效益和社会效益。
参考文献:《中国石油文献数据库》
