随着经济的发展，人民生活水平的提高，人们对于生活各种要素提出更高的质量要求。以城市自来水为例。70年代的人，大多会有童年用水的记忆：停水！或者高层住户家的水笼头放出来的水象"线"似的。有时煮沸过的水不加茶叶却出现茶汤似的浅黄色，也不希奇。但为什么近年来，城市供水管线的压力不足，水质不佳的现象基本杜绝了呢？
　　那还是去自来水厂看看吧，以上海市市某水厂为例：

　　图一

　　登录该司的网页上，首先映入眼帘的是该企业每天的水情通报。除了供水量之外，我们可以清楚查到水质及管网压力的值，换句话说www.cechina.cn，打开水笼头出多大流量、什么质量的水一目了然。那么该水厂是如何实现这些数据实时报告的呢？
　　原来每个自来水供水企业，都会在自己的供水管网上设置一套水质在线监测系统即：在供水主干管网上安装水质、水压、水量等在线测报设备，并通过无线传输网络，将实时采集到水质、水压等动态数据传输到水质督察系统，以强化企业&政府对城市供水水质的监督管理，提高行政管理效率，构建社会公众了解企业供水水质状况的畅通渠道。传统这套无线分散式数据采集系统是如何实现的呢？
　　

www.cechina.cn，经由GPRS或者CDMA DTU通过电信运营商的网络接入监控中心的SCADA组态软件。" src="http://www.cechina.cn/upload/article/271e4bd6-2942-4f2c-9a7e-25b856f581d0/image008.jpg">

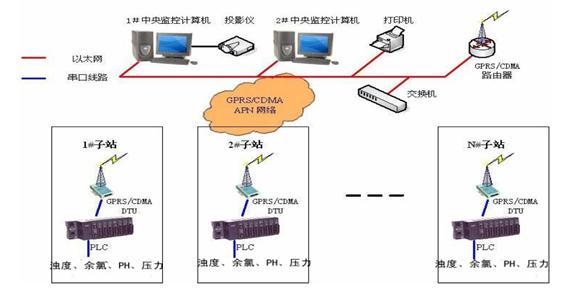

　　如图二所示，传统的实现方式多为PLC完成前端监测点水质（浊度、余氯、PH）、管线压力数据采集www.cechina.cn，经由GPRS或者CDMA DTU通过电信运营商的网络接入监控中心的SCADA组态软件。但经过近五年的实际应用，使用者越来越觉得现有的架构的不足，集中体现：
　　稳定性差
　　PLC通过专用或者非专用线缆+DTU的连接方式，固障点多；且商用的DTU可靠性差容易造成数据采集点失效CONTROL ENGINEERING China版权所有，图三为某SI旧有方案的外观。
　　

　　编程麻烦
　　为了使用前端PLC编制出逢变则报的主动通讯及上位的OPC的接收程序，有些软件工程师编制出8K大小的梯形图程序，烦！
　　实时性差
　　组态软件轮询（polling）的工作原理，在监测点数超过一定数量时，数据更新的周期长。
　　那么行之多年但不完美的方案是否可以改进呢？答案是肯定的！
　　MOXA的软硬天师（Active OPC+W5340 GRPS I/O）组合，轻松解决上述问题。
　　Iologik W5340 （硬）
　　

　　GPRS DTU+I/O采集的复合体
　　针对分散式数据采集应用的特殊要求
　　提供低至2.8W的最低功耗
　　多达14天的本地数据存储
　　3合一串口
　　直观易用的设置控制工程网版权所有，毋需复杂编程如（图五）
　　多种通讯策略（逢变&定时）
　　

　　那么软硬天师的软又是指什么呢？
　　组态软件是基于轮询通讯架构的，那么W5340主动发送回来的数据要如何整合进SCADA呢？没问题，MOXA独家专利且免费的Active OPC Server来帮忙。
　

　　使用者通过W5340的配置软件（ioAdmin）只需用鼠标点击几下，五秒钟内即可以将I/O全部通道数据实时的更新至Active OPC Server，而SCADA则通过轮询（polling）Active OPC的方式，获取想要的实时数据，换句话说www.cechina.cn，MOXA提供了一套完整的以OPC为核心的分散式数据采集系统。

　　软硬天师（W5340+AOPC）的组合除了在上述的应用外，为越来越多的设计者所熟悉CONTROL ENGINEERING China版权所有，广泛应用于城市供暖、燃气、石油管线监测的应用中。
