横河DCS在PET酯化釜上的应用

www.cechina.cn2009.09.27阅读 8662

        2005年,我公司与中科院固体物理研究所合作,共同完成了国家863计划的一个项目,即“聚酯/无机纳米粒子高性能复合材料”的中试研制任务,并获得了2项国家发明专利。2006年l2月,建成了国内第一套新型连续式高性能4万t/a无机纳米聚酯生产线CONTROL ENGINEERING China版权所有,并顺利开车投产。该生产装置的控制系统采用的是性价比较高的日本横河CENTUM CS3000分散型控制系统。整套装置有6o余个控制回路,140余个测试回路,80余个报警联锁回路,I/O点数近500个。
        1 系统组成
        1.1 系统硬件
        1.1.1 操作站
        CS3000的人机接口站(Human Interface Sta—tion)简称HIS,它采用通用PC机作为人机接口站,以Windows2000作为操作系统,具有开放的操作环境CONTROL ENGINEERING China版权所有,同时将DCS的功能与PC机完美紧密地结合起来,不但具有操作、监视功能www.cechina.cn,而且还具有进行系统生成和维护功能。在HIS的屏幕上,操作员可以观察到所有挂在通信总线上的各个设备状况,甚至可以观察到控制站上的某一个I/O点的状态。屏幕的扫描时间为1s,HIS可以显示各种画面,如流程图、控制组、趋势等。它也可以监视设备运行状态,通过指令窗口发送指令、记录报警及其他事项和确认报警。我公司选用了4台DELL PC机作为HIS,1台用于工程师站,3台用于操作员站。
        1.1.2 控制站
        现场控制站(Field Control Station)简称FCS,FCS为CS3000提供过程控制功能,如反馈控制、顺序控制、批量控制及其他复杂控制等。它接受来自现场的各种信号并根据工程设定条件和操作员站发出的指令完成对工业控制对象的过程控制,整个生产过程被控制在最优化状态下进行。

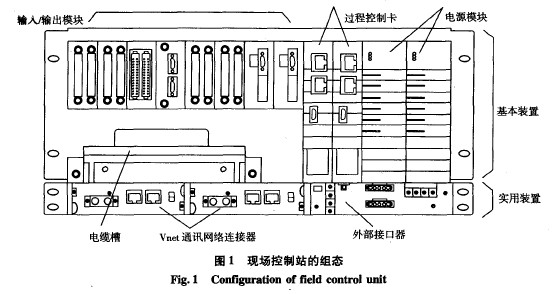

        我公司控制站选用的是AFFSOD,一般控制站由4部分组成,见图1。

控制站由4部分组成


        (1)电源模块(Power supply module):接收来自电源分配卡的电源,经变压、整流后为各卡件或系统供电;(2)过程控制卡(PIocessor module):实施各种控制运算;(3)Vnet通讯网络连接器(Vnet coupler unit):进行网络通讯,实现各站之间的数据交换;(4)I/O模块(Iuput/Output module):它接收来自现场的各种过程信号,完成各信号的模数转换、量程转换等。
        1.1.3 I/0卡件

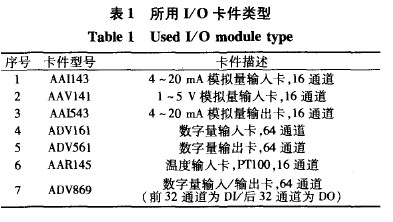

        CENTUM—CS3000的I/O卡件采用集成度高、散热量低的固态电路以及表面封装方便,防尘、抗干扰能力强的卡件,并且要求卡件的编址不受插槽位置的影响,在机柜内的任何插槽位置上均能执行其功能。卡件带电插拔不会引起本卡件的故障www.cechina.cn,也不会影响其他卡件的正常工作。卡件插拔都有导轨和联锁装置,防止损坏或引起故障。卡件通用性强,种类规格少,有效地减少了备品备件的费用支出。我公司I/O卡件类型如表1所示。

IO卡件类型如表1


        1.2 系统软件

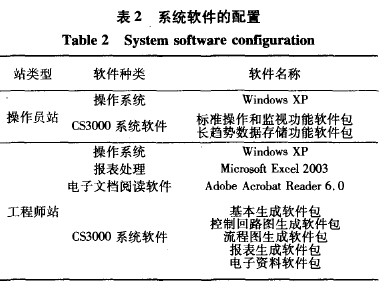

        CS3000系统中的HIS分为工程师站和操作员站,两者的区别主要在于CS3000系统软件部分不同,操作员站只具有操作、监视功能www.cechina.cn,而工程师站除了有操作、监视功能外www.cechina.cn,还具有系统组态功能。软件配置如表2所示:

软件配置


        1.3 系统网络
