摘要
许多设计人员都听说过 ZigBee 与 IEEE 802.15.4 标准,但不清楚到底应该选择ZigbeeCONTROL ENGINEERING China版权所有,还是 802.15.4,抑或是开发自己的专有网络协议。本文将以专有协议为例,介绍各种协议的优势,并在性能和应用领域方面进行对比区分。讨论不同的网络拓扑、资源要求以及灵活特性,从而帮助利益相关方(interested party)选择最适合自己应用需求的开发协议。
本文分三部分讲述低功耗网络及在他们之间如何选择的问题。第一部分论述网络基础知识以及低功耗网络选择标准;第二部分继续探讨选择标准控制工程网版权所有,并介绍802.15.4 协议;第三部分介绍 ZigBee 和专有网络协议 SimpliciTI,并根据上述选择标准衡量这些协议。
第一部分
电子市场中的最主要趋势之一就是越来越多的产品都开始添加无线连接功能。水电气表、家庭安全系统、电视遥控或健身设备等各种产品都添加了无线连接功能,这一方面是为了方便用户使用,用户可通过无线遥控在房间任意位置操控,不像红外线遥控非要瞄准设备才能工作;另一方面,这种无线操控也是为了减少房间重新布线的昂贵成本例如不用重新布线就能安装家庭安全系统等。此外CONTROL ENGINEERING China版权所有,自动抄表系统 (AMR) 或高级电表架构 (AMI) 等设备也越来越依赖低功耗协议使设备的电池使用寿命能够长达数年之久。
本文将概括介绍无线网络协议,不过将重点介绍 ZigBee 与 802.15.4 协议,并将其与专有网络协议进行对比,这些协议根据设计都能满足低功耗应用的要求。尽管许多工程师对这些网络协议都已经比较熟悉了,但可能还没有仔细对其加以评估。即便有人曾经评估过这些协议,但在特定应用时可能仍不清楚到底哪种协议最合适。本文分三部分。第一部分,我们将介绍网络基础知识,其中包括常见的网络术语、开放系统互连 (OSI) 网络模型等,并探讨在为特定应用选择网络时应考虑的因素;第二部分CONTROL ENGINEERING China版权所有,我们将给出一系列网络选择标准,根据这些标准对三种网络协议加以对比;第三部分,我们将详细介绍 802.15.4、ZigBee 以及 SimpliciTI 专有网络协议,并给出具体实例,说明如何根据选择标准确定适合特定应用的最佳网络协议。
目前,推出的无线网络协议种类繁多。下面我们仅列出部分网络协议:
* WiFi(802.11b)、蓝牙、ZigBee、ZigBee Pro、802.15.4、RFID 以及 Wireless USB 等标准化协议。
* 芯片厂商、第三方等推出的专有协议,本文称之为“DIY”网络协议,仅用于推出该协议的公司自己生产的产品中。
图 1 显示了多种网络协议及其重点应用领域和典型资源要求等。我们在比较低功耗协议(如 ZigBee/802.15.4 与其它协议)时www.cechina.cn,应重点关注低功耗无线网络区别于其它网络的一些关键特性,比如数据速率低、连接距离短、帧开销低、复杂性低等,还有就是协议本身的电源管理要求。上述各项设计因素都是为了最终实现降低网络单位节点功耗的目的。如图 1 所示,ZigBee/802.15.4 协议理想适用于环境监控市场领域中的相关应用,不仅可确保电池供电设备能长时间最佳工作,而且相对于支持更大型复杂化协议的硬件来说还能有效降低成本。

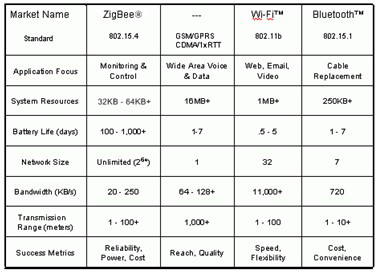

图1:无线协议参数及其重点应用领域(ZigBee联盟提供)。
低功耗网络主要设计用于为电池供电设备(电池使用寿命达数月或数年之久)间提供无线连接。大多数低功耗无线系统中,以无线电发送和接收数据最
