石油管道安全预警系统方案设计

www.cechina.cn2009.09.22阅读 8861

        一、系统概述
        石油管道安全预警系统是利用与管道同沟敷设的通信光缆作为分布式土壤振动检测传感器,长距离连续实时监测油气管道沿线的土壤振动情况,在管道沿线5米范围内形成保护带,采用系统独有的管道破坏事件专家数据库和神经网络分析技术,对可能危害管道安全的动土事件(如:机械施工和打孔盗油等破坏事件)或场站设施的入侵事件进行预警,并准确定位,以便维抢修人员进行处理。预警主要包括对油、气、液体管线的外界破坏进行预警;对同沟敷设的用于数据采集的通信系统光缆的外界破坏进行预警;在管线全程范围内进行实时监控监听;对由洪水冲涮、山体滑坡等造成的光缆振动进行报警;防止非法和未经授权对管道开挖进行预警。

 石油管道安全预警系统


        石油管道安全预警系统由预警单元(FU)、预警管理终端(FST)、区域监控中心(DMC)等组成。FU是预警系统的基本单元,安装在管线阀室、泵站或分输站,采集管道沿线的土壤振动信号,并上传到FST。FST是预警系统的管理终端,接收FU的运行数据和预警信息,分析处理后显示告警信息,并将数据上传到DMC。DMC是预警系统的管理中心,监控预警区域的安全情况。系统中的每一个FU都采用一个主控模块主板,要求CPU可以执行多个任务,处理流式数据、支持更高的存储和I/O带宽CONTROL ENGINEERING China版权所有,主板尺寸小巧、无风扇设计,支持PCI-E总线扩展可以进行高速信号采集。研祥基于该系统上述特点开发了COM-1812LDNA主板并搭配客户自己开发的载板使用。

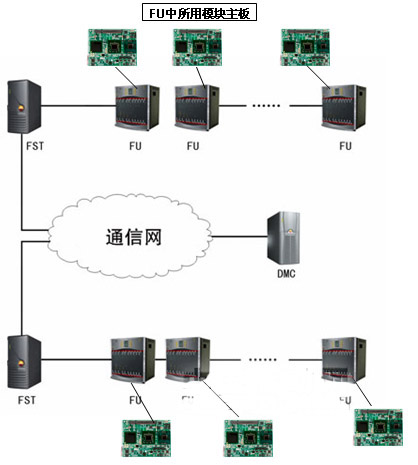

        二、系统框图

系统框图

        三、系统构成
        此客户所用到COM-1812LDNA主板:
        1、Intel Core 2 Duo L7500低功耗处理器
        2、Intel GM965+ICH8M-E芯片组
        3、支持PCI-E*16,PCI-E*4, PCI-E*1
        4、2个10/100/1000M以太网控制器
        5、3个SATAII硬盘接口,支持RAID 0/1
        6、 工作温度:-20 ~ 60℃
        7. 主板5V、12 V供电
        8. 4路I/O输入,4路I/O输出
        9. 操作系统:Windows XP裁减系统
        四.系统优势
        1、实现高速信号的采集:COM-Express模块支持新一代的PCI Express总线www.cechina.cn,以满足不同系统设备对数据传输带宽不同的需求。例如,PCI Express X1支持双向数据传输,每向数据传输带宽250MB/s;PCI Express X16每向数据传输带宽高达4GB/s,双向数据传输带宽有8GB/s之多。此外,PCI Express还具有支持高阶电源管理CONTROL ENGINEERING China版权所有,支持热插拔控制工程网版权所有,为优先传输数据进行带宽优化等特点。
        2. 加快了系统集成的速度:采用COM-Express解决方案,在不需变更载板及外壳的机构设计下,客户只要更换新的COM CPU模块www.cechina.cn,即可推出不同CPU等级的新产品来适应
