一种用IGCT实现高压大功率变频器的方法

作者:荣信科研技术小组2009.04.27阅读 7069

  1.引言
  目前,高压大功率变频器是一个十分重要的应用领域。而基于IGBT的变频器其功率等级最大多在5000kW左右,功率在10000kW及以上的高压变频器用IGBT就难以实现。目前,ABB等国际大公司均推出了基于IGCT的三电平变频器。但在高压大功率应用条件下,三电平技术的可靠性在国内还有待于提高。此外,高压大功率变频器的性能试验也是一个难题。本文主要介绍采用IGCT组成的大功率变频器和试验方法,仅供参考和借鉴。
  2.构成原理
  2.1 6kV变频器

6kV变频器构成原理图

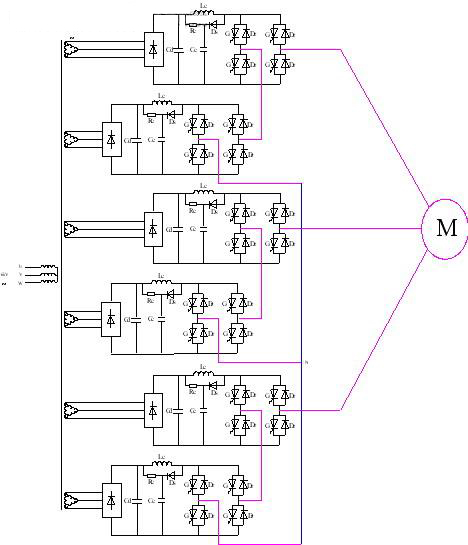

  图1 6kV变频器构成原理图

  具体的工作过程是:以6kV变频器为例,见图1,电网电压经过移相变压器降为1750V,经整流桥D整流,然后进入由电容器Cc、Cd、电感Lc、电阻Rc、二极管Ds 组成的缓冲电路,然后电信号输入由IGCT逆变桥组成的两电平功率单元,每相由两个IGCT功率单元进行串联组成,形成交流电压,然后高压输出给电机。
  每个两电平功率单元由整流桥、稳压电路、IGCT逆变桥组成,稳压电路接入IGCT逆变桥输入端CONTROL ENGINEERING China版权所有,电阻Rc与二极管Ds串联,两端与电感Lc并联,在电阻Rc与二极管Ds之间接有电容器Cc,电容器Cc另一端接电容器Cd;电容器Cd另端接电感Lc与电阻Rc的输入端。IGCT逆变桥由四个由IGCT器件与二极管Dr组成的反并联单元构成。
  对于6kV变频器,移相变压器二次侧电压1750V,功率单元直流侧电压2500V,每相2个功率单元串联,功率部分只需6个功率单元。移相变压器共6个副边绕组。
  这样,每个功率单元输出的最高电压为1750V,2个功率单元串联就能够输出3500V,正好对应于6kV系统的相电压。
  对4500V/4000A的IGCT而言,其长期工作电流有效值可达1500A。所以www.cechina.cn,变频器的容量为
  S=1.732×6000×1500=15000kVA
  考虑到电机的功率因数控制工程网版权所有,此种变频器可以轻松驱动12000kW的电机。
  2.2 10kV变频器
  见图2,对于10kV变频器,移相变压器二次侧电压1900V,功率单元直流侧电压2700V,每相3个功率单元串联,功率部分只需9个功率单元。移相变压器共9个副边绕组。

10KV变频器构成原理图

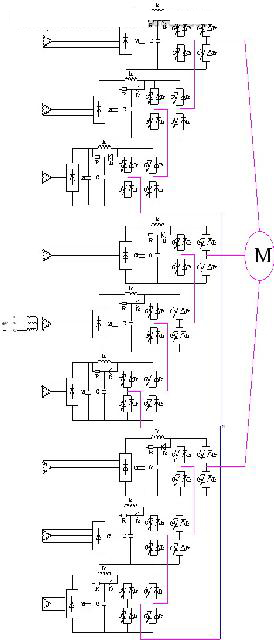

  图2 10KV变频器构成原理图

  这样,每个功率单元输出的最高电压为1900VCONTROL ENGINEERING China版权所有,3个功率单元串联就能够输出5700V,正好对应于10kV系统的相电压。
  在要求高可靠性的场合,每相也可以串联4个IGCT功率单元。
  对4500V/4000A的IGCT而言,其长期工作电流有效值可达1500A。所以www.cechina.cn,变频器的容量为
  S=1.732×10000×1500=26000kVA
  考虑到电机的功率因数控制工程网版权所有,此种变频器可以轻松驱动22000kW的电机。
  2.3 3kV变频器
  见图3,对于3kV变频器,变压器每相采用一个功率单元的形式,功率部分只需3个功率单元。

3 kV变频器构成原理图

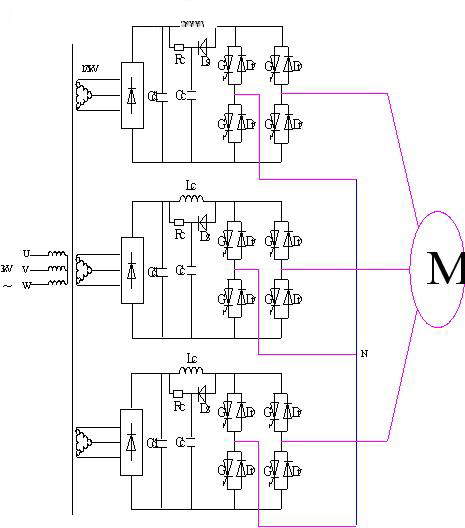

  图3 3 kV变频器构成原理图


  3.高压大功率变频器性能试验
  高压大功率变频器出厂前的试验是产品质量检查的重要环节,特别是全载(即满额定负荷)试验尤为重要。
  荣信电力电子股份有限公司建立了“电动机—发电机组”的全载试验系统,可以在各种载荷下,特别是全载下进行变频器特性实验,可以保证产品性能的真实性。可将一切性能缺陷在出厂前解决。
  上述高压变频器都已经过全载多方位性能试验,并经现场实用已达到设计要求。
  参考文献:
  [1] 张皓,续明进,杨梅[M].高压大功率交流变频调速技术 北京: 机械工业出版社, 2006.109~116.
  [2] 王鹏宇,王明彦. 高压大功率变频器的谐波分析[J]. 变频器世界.2007.66~71.
  [3] 张燕宾. SPWM变频调速应用技术. [M],2006. 1: 65~70.
  [4] 林海雪.电力系统的三相不平衡[M]. 北京:中国电力出版社,1998.
  [5] 马小亮.大功率交-交变频调速及矢量控制技术.[M].北京:机械工业出版社,2004.59~62.
  [6] 卓放, 胡军飞, 王兆安. 采用多重化主电路实现的大功率有源电力滤波器. 电网技术[J]. 2000, 24(8): 5~7.
  [7] 鲁力,张波,丘东元,谢锐凯. 浅述电力电子变流装置远程实时谐波监测系统的实现策略[J]. 变频器世界.2007.42~47.
  [8] 叶英华。刘进军,何益宏,王兆安. 通用电能质量控制器的数字化统一控制系统. 电气传动[J] .2003.33. 39~42.
  [9] Peng F Z, Lai J S. Generalized instantaneous reactive power theory for three-phase power
