MEMS传感器的优化与动态试验

作者:梅涛,张洪朋,顾长智,杜友威 大连海事大学轮机工程学院2009.04.20阅读 6552

  前言
  现代液压技术研究热点由静态特性向动态特性转变。以往的经验证明,静态特性很完善的系统,运行后时常会发生振动、噪音等问题,这主要是由于系统动态特性研究不到造成的。出于种种目的,国内外对管道动特性进行了许多研究。非定常流动的油液,由于其外部表现和内在机理的复杂性,直到现在仍有不少问题未能彻底解决。目前,许多液压系统的设计和分析只能按照定常流动进行www.cechina.cn,但实际上,系统中出现非定常流动的几率并不亚于定常流动。所以研究并提高传感器的动态性能对实现液压系统动态测量具有重要意义。
  1.MEMS 传感器结构
  作者所在的研究组在前期应用压力梯度法和压力互相关法测量液压系统流量进行了理论和实验研究[1][2][3],取得了一定进展,在此基础上,提出这种不需要引压,直接让MEMS敏感芯体在管内获得与流量对应的差压信号的新方法。相比之下新方法在对系统较低扰动的前提下更易获得较高的信号水平,精度能满足一般液压系统,具有高的动态测量频宽。其机理是利用内置于管道中特殊设计的异径结构装置,如图1所示,对内外流体分别产生收缩和扩压双效作用,获得低压损、低能耗的微小压力差,通过置于上面的MEMS敏感芯体测取,

并根据建立的压差-流量关系模型,及仿真手段和实验测试得出该状态下的流量值。

 MEMS 传感装置结构图


  图1 MEMS 传感装置结构图

  2.MEMS 传感器压差—流量模型
  异径结构相当于一个喷嘴和一个锥形渐扩管的组合:在异径结构的内部,随着流道截面积的逐渐增加,流体受到扩压作用,因而压力得以提升;在异径结构的外部,随着流道截面积的逐渐减小,流体的运动受到收缩作用,压力减小。因此在经过异径管段后,内、外流道存在一个与流量大小相对应的低压损、低能耗的微小压力差,可以通过置于侧壁的MEMS力敏芯体测取。

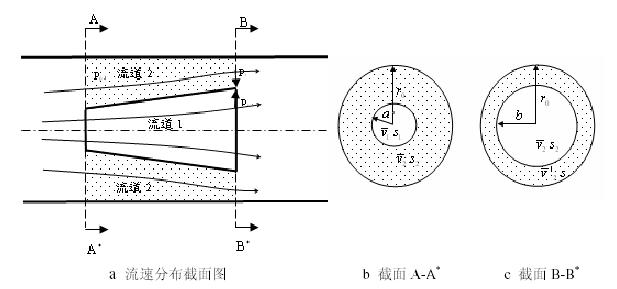

  a 流速分布截面图b 截面A-A* c 截面B-B*

管道内的流场图


  图2 管道内的流场图

  如图2 所示,流体在异径管内外被分为流道1 和流道2,在这里, r0 为管路半径,a、b分别为内流道入口和出口处半径,忽略异径管厚度,因此a、b 也是外流道的进出口处内径,假设从截面A-A* 到截面B-B* 流线不发生增加或者减少,即任何A-A*面上一微元ds 都可以沿着流线找到在B-B*面上的映射ds*,则在流道1 内任一流线上有:
    对于流道2 内任一流线上有:
   (2)
  式中: 0 p 为截面A-A*处的压强; 1 p , 2 p 分别为截面B-B*处内、外的压强;1 1 2 2 , ', , ' v v v v分别为两流线进出位置的流速;1 f w 、2 f w 分别为两流线上的粘性损耗。
  根据纳维尔—斯托克斯(N-S)方程可以推导出流量与压差关系模型为[4][5][6]:
   (3)
  式中:

  其中: .为无量纲系数,它与扩散角θ有关;
  当θ角较小且过渡圆滑时控制工程网版权所有, ζ为0.005-0.05。
  通过上式可以通过压差来计算流量,为了平衡扩张和压缩作用以及尽量减少能量损失控制工程网版权所有,当θ=7°, .=0.13, ζ=0.02,且流量Q 为61.1L/min,即在该管径下流速为1m/s 时控制工程网版权所有,对异径管尺寸进行优化为:
  0 0 0.4 , 0.8 a rb r = = ,a=2.9264,b=3.1109, α β + =6.0373, / α β=0.9407将上述优化解代入液压实例中控制工程网版权所有,管径r0=18mm,油液密度ρ=870kg/m3,则对应:


  该压差值范围附近易于应用MEMS 差压传感器进行测量,图3 为在该结构参数传感装置在流速为1m/s 条件下的流场仿真情况,可以看到异径管锥形部分内外流道的压力变化CONTROL ENGINEERING China版权所有,外流道内的压力逐渐降低,内流道内的压力逐渐升高,在异径管后续直管段内外压力稳定,形成一定压力差。

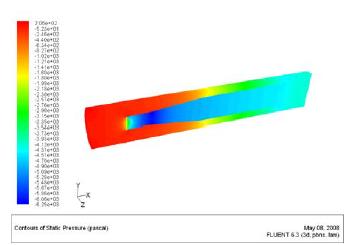

内部流场压力分布情况


  图3 内部流场压力分布情况

  3.MEMS 传感器的静态标定
  3.1 MEMS 芯体标定
  在进行实验研究时控制工程网版权所有,选取了一种压阻式MEMS 微型压差敏感芯体,在组装传感器之前,采用了FLUKE 718 10G 型压力校准仪(Pressure Calibrator)对芯体进行标定。FLUKE 718 10G型压力校准仪通过其自带的一个主气泵和一个微调气泵可以输出稳定的-12~30psi(-83~207KPa)气压,精度达到± 0.05% 满量程。实验所用的MEMS 芯体额定工作压力量程为6KPa(安全工作压力十倍于满量程),在10.00+/-0.01V 激励电压下,用FLUKE 压力校准仪标定结果如下:

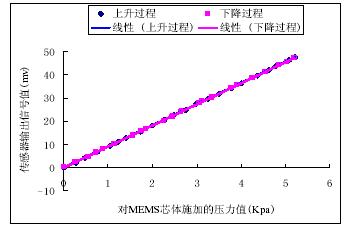

 MEMS 芯体的标定

 图4 MEMS 芯体的标定

  由图可以看出,在额定工作压力量程范围内,芯体所受的压差与输出信号呈良好的线性关系,传感器输出信号随压力上升和下降过程中线性重合度非常好。多次标定结果显示传感器有良好的重复性,这为以后实验数据的可靠性
