全数字交流伺服系统在塑料机械上的应用

2009.03.30阅读 6240

  引言
  塑料包装行业是随着机电技术的进步和塑料加工工艺的发展而发展起来的,并逐步形成为一个独立的工业部门。上世纪六七十年代后www.cechina.cn,许多塑料原料已能大规模生产,塑料制品代替金属、木材、玻璃、纸、纤维等材料制成的产品,在国民经济各部门和人们生活各个领域的应用越来越多。需求的不断增加使得中国塑料包装机械发展很快、生产出来的品种也越来越多,大多已能供应国内塑料制品加工装备的需要,随着技术的不断更新,近年来以伺服系统为主要执行元件的塑料机械,以其速度快、效率高、能耗低、控制水平完善、性能稳定等优点迅速成为市场主流机型,并加快国产塑机自动化水平的进程。
  塑料机械控制流程及电气原理

塑料制袋机械设备

  图1 塑料制袋机械设备图

  国产塑料制袋机如图1所示。从图1中可见,塑料制袋机是由:热封切刀,伺服装置,变频装置、牵引皮辊、承切皮辊、热封切刀及控制器组成。主要技术特征在于热封切刀安装在转动轴上,转动轴上设有齿轮,齿轮与设在机架上的主电机主轴上的齿轮相互啮合,主电机上设有皮辊运动传感器,热封切刀的转动轴上设有切刀位置传感器。这种热封切刀伺服装置结构设计科学合理,大大减少了制袋机的整体体积,并且由于牵引

皮辊的连续运动,不存在受力距大小的影响,而智能控制器能准确地控制薄膜的设置长度。
  该类设备主要用于加工塑料包装袋及各种规格的生活塑料袋,早期的设备采取的是刹车离合器等控制机构,后来改进为步进系统控制装置,现在,又发展成为PLC及伺服电机加变频调速为主的控制机构。随着技术的更新进步,更高的定位精度和更好的稳定性,直接导致所制胶袋的质量和效率也不断提升。
  系统整体控制原理,如图2所示:

控制原理框图

  图2 控制原理框图

  人机界面,采用触摸屏,便于操作人员设置参数及对整台设备运行状态的了解,负责人机对话交流。界面上可设定定长封切或追色封切、切袋长度、追色长度、预警个数、送袋速度、加速时间、减速时间CONTROL ENGINEERING China版权所有,当选择为定长封切时,追色感应器无作用。
  PLC做为核心程序的载体,负责脉冲信号的发送及各种控制信号转化与流通,最终控制各执行机构的运转与协调。PLC程序根据伺服机构的机械传动比、伺服驱动器的电子齿轮比、伺服电机变码器的线数以及出料辊的周长,计算出伺服驱动器接收一定数量的脉冲控制工程网版权所有,伺服电机就驱动出料辊转动带出一定长度的胶袋,实现定长控制。
  色标、温控、到位信号,做为传感元气件,负责时间的判断与控制信号的发出,使个执行件之间确立逻辑关系。
  温控器的温度,应根据主电机的转速高低进行设定,以胶袋封口处结实耐拉为准。封刀温度偏低,会导致胶袋封口处不牢。若封刀温度偏高,会导致胶袋封口处烫穿,因此,应根据主电机转速及封口时间长短进行调节,通常,温度都设定在180℃左右。
  主变频装置,负责热封刀与切刀的连续上下运动,同时控制出袋速度与效率。
  送料变频装置,负责整卷物料的第一级输送。
  伺服驱动装置,由驱动,伺服电机,码盘反馈信号构成,作为主要运动机构,主要任务是完成定位精度的控制,严格执行来自PLC的脉冲指令控制,同时,保证在频繁启动负载下自身运动的平稳性与快速响应性控制工程网版权所有,使伺服电机的一次送料转速满足切刀上下运行的时间要求。并使伺服电机与送料变频电机之间不发生相对滑动。伺服性能直接反映了这台设备的整机性能与质量。
  设备的工作流程如图3所示:

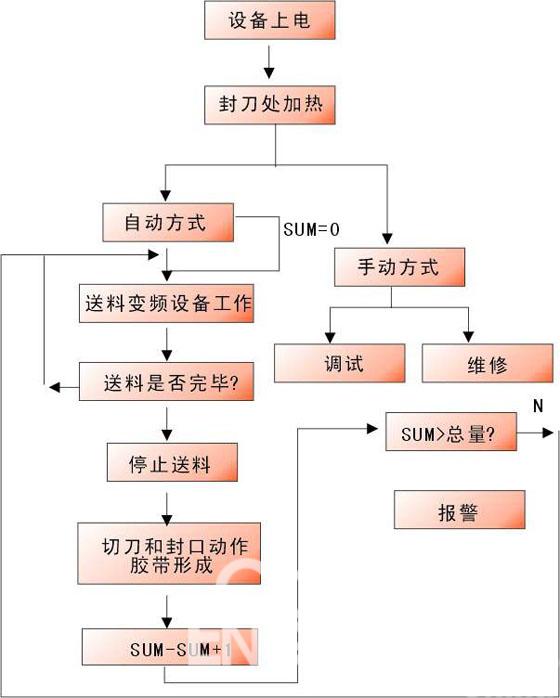

控制流程图

  图3 控制流程图

  (1)设备上电后,温控器控制封刀处加热器进行加热。(2)自动起动后,送料变频器驱动送料电机以设定的速度输送塑料薄膜,送料感应器检测到送料端放卷的塑料薄膜足够时,送料电机停止送料。(3)温度到达,温度信号导通,主变频器驱动主电机通过机械传动装置控制切刀和封刀的上下往复运动。(4)切刀每向上运动一次,伺服信号导通一次,伺服电机驱动出料辊夹着塑料薄膜带转动一次,切刀和封刀下切,胶袋形成 。(5)设定个数到达或按停止键时,当前胶袋形成后停机,切刀和封刀停在高位停车处。
  伺服系统应用与控制原理
  本机采用的伺服系统为GSK98A系列伺服,驱动单元采用美国TI公司最新数字信号处理器DSP为核心、大规模可编程门阵列(CPLD)和MITSUBISHI智能化功率模块(IPM),集成度高、体积小、保护完善、可靠性好。采用最优PID算法完成PWM。驱动单元具备标准位置控制与速度控制,可接收脉冲信号及模拟信号,脉冲信号兼容脉冲方向信号与正反脉冲信号两种。由于采用成熟智能功率模块,驱动单元具备了控制超速、主电源过压欠压、过流、过载、制动异常、编码器异常、控制电源异常、位置超差等多项在线检测与诊断,使控制过程一目了然。
  所采用伺服电机为SJT系列的三相永磁同步伺服电机CONTROL ENGINEERING China版权所有,宽调速比,恒转矩输出,三倍过载能力,具有3000rpm的额定转速,2500p/r的码盘反馈脉冲精度。
  本机只需使用一套伺服系统就能完成其主要功能,伺
