远程监控系统广泛应用于工业远程监控、智能楼宇、安防监控和网络家电等方面，通过远程监控，技术人员无须亲临现场就可以方便控制和掌握仪器、设备的运行状态及各种参数，方便地利用本地丰富的软硬件资源对远程对象进行过程控制。

　　由于试验数据在导线传输过程中容易受到电磁干扰和产生衰减www.cechina.cn，特别是处于运动状态的设备或被隔离区域内设备的数据测量控制工程网版权所有，敷设信号传输线将十分不便，而且安装与维护比较麻烦。针对这种情况，我们设计了一种新型的无线数据传输网络接口方案，可以克服传统有线数据传输存在的弊端。
　　
方案选择

1 远程监控系统信号传输的基本要求

　　大型的试验站多为自动测试系统，其试验参数由各种变送器、变换器及测量仪器等测量所得。有些数据需要现场监控，但大多数测量数据需要传输到试验间，由试验人员监控并处理、分析波形、绘制特性曲线并生成报表。总体来说，信号传输有如下几种要求。

● 传输数据通道及精度满足试验标准要求。

● 传输响应速度快。

● 运行稳定可靠性高。

● 可实现网络信息化管理。

2 现状分析及方案确定

　　基于以上要求CONTROL ENGINEERING China版权所有，国内外目前可采用的无线传输方式有以下几种方案。

　　● 数传电台远程监控方案：它可采用编码方式完成软扩频或是硬件扩频以满足数据传输的要求，但系统造价比较昂贵；数据传输可靠性低；维护困难。

　　● 基于CDPD网络的远程监控方案：在简易再开发应用中，产品硬件部份造价太高；覆盖范围太小，无法应用于试验站可能存在的偏僻地带。

　　● 基于GSM-SMS模块无线数据监测系统方案：具备网络覆盖面广、用户综合投资小、运营费用少，数据传输安全可靠等诸多优点，对于解决监控采集点分散、覆盖面广、监控点移动、实时性要求较低的监控采集系统具有无可比拟的优势，但受到公网业务开通状况及信号覆盖范围的影响较大，受系统及网络运行情况影响www.cechina.cn，不可控因素较大。

　　我们提出一种基于无线数据传输和以太网络相结合的监控系统单片机网络接口，把监控系统中的智能控制单元扩展到网络上，嵌入TCP/IP协议的单片机数据通信系统，使试验人员可以通过网络主机或因特网了解并控制远程设备。在TCP/IP协议和STC89C5x系列单片机及C51开发环境的基础上进行系统、程序构架的设计，利用TCP/IP协议中的TCP、IP及简单的应用层协议实现单片机之间以及单片机和上位机之间的网络互连。这样既提高了数据传输的速度，又保证了传输的正确性，同时还扩展了数据传输的有效作用半径。

网络接口的构成

　　无线传输系统网络接口的控制器采用8位单片机+精简TCP/IP协议栈方案。总体方案结构如图1所示。

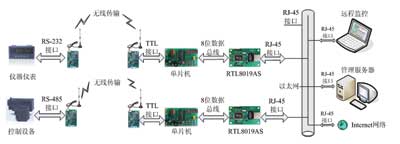

图1 无线传输系统网络接口的总体方案

　　仪器仪表或控制设备经过RS232/RS485接口连接无线传输模块，发射与接收数据。无线传输的另一端经过TTL连接单片机，单片机再通过8位数据总线连接RTL8019AS，网络控制器用RJ45接口与以太网连接。通过无线传输和以太网，仪器仪表或控制设备和远程监控主机或Internet建立了网络连接，利用远程主机上的监控软件可以读取仪器仪表的数据，了解控制设备的工作状态，根据采集到的数据进行分析并对现场设备进行控制。

系统组成

　　在工业测控系统中，多种仪器仪表测量的现场数据通过无线传输装置无线发送，在监控主机（PC）端通过无线传输装置无线接收数据，并对数据进行记录、分析、存储，实现信息化管理。

　　处于仪器仪表端的无线传输装置接收的是PC发送过来的命令数据帧，无线发送的是从仪器仪表上读取到的电量和非电量数据。处于监控主机端的无线传输装置接收的是仪器仪表端发送过来的数据或参数，而发送的是读取数据、参数或写参数命令。

1 硬件接口电路设计

　　网络接口的设计采用STC89C52RC来控制以太网芯片RTL8019AS进行数据的传输。

① RTL8019AS的工作方式

　　RTL8019AS支持三种工作方式：第一种为跳线方式，I/O基址和中断由跳线决定；第二种为即插即用方式，由软件自动配置相应的参数；第三种为免跳线方式，I/O和中断由外接的93C46的内容决定。

　　RTL8019AS采用哪种工作方式由第65脚JP决定，JP是输入引脚控制工程网版权所有，当它为低电平时(其他引脚也是这样，悬空的输入引脚的电平为低电平，里面有一个100kΩ的下拉电阻)，RTL8019AS工作在第二种和第三种方式下，需要使用93C46芯片；当JP接高电平(接到Vcc或通过一个10kΩ的电阻上拉)，RTL8019AS工作在第一种方式下，不需要使用93C46。通常使用的计算机一般采用即插即用方式和免跳线方式，但本设计的外设不经常插拔，所以不支持即插即用的功能，也未使用93C46存储以太网控制器参数(由微处理器初始化时设定)，而是采用易于控制的跳线方式。这时芯片的地
