基于单片机高性价比频率计的设计与实现

2008.04.09阅读 5450

  摘要:该系统以8051单片机为核心,应用单片机的运算和控制功能并采用LED显示器实时地将所测频率显示出来,既满足测量的精度要求, 又具有很好的性能价格比。

  关键词:单片机  同步  频率测量

  1 系统测量原理

  测量方法采用多周期同步测量法,保证了测量精度。

  多周期同步测量原理与传统的频率和周期的测量原理不同,时钟信号(f0)经同步电路作用后与被测信号同步。主门 与主门 在时间T 内被同时打开,于计数器 和计数器 便分别对被测信号和时钟信号的周期数进行累计。在T内,事件计数器的累加数为Na;时间计数器的累加数为Nb。再由单片机运算得出被测频率为(Na/Nb)×f。由于D触发器的同步作用,计数器 所记录的Na值已不存正负1误差的影响。但由于时钟信号与闸门的开和关无确定的相位关系,计数器 所记录的Nb值仍存在正负1误差的影响,由于时钟频率很高,正负1误差影响小,所以测量精度与被测信号频率无关,且在全频段的测量精度是均衡的。

基于单片机高性价比频率计的设计与实现如图

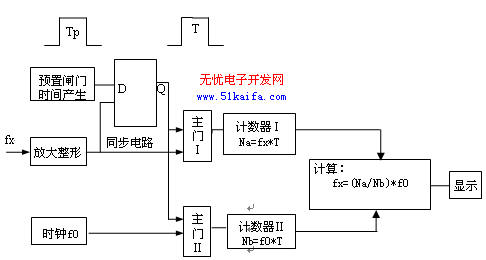

  图1 系统测量原理框图

  2 系统硬件设计

  在频率计设计中,硬件电路采用了8051单片机、双四位

二进制计数器74LS393、缓存器74LS244、8155带RAM和定时器/计数器的可编程并行接口芯片、16K程序存储器扩展芯片2716、十倍分频器74s196、反向器74ls14、反向驱动器7406、7407等。所采用的芯片技术成熟CONTROL ENGINEERING China版权所有,性能可靠,性价比较高。

  系统硬件主要由四部分组成:通道部分、计数器部分、单片机控制和接口部分、显示部分。

  2.1通道部分

  本频率计的输入通道由两部分组成,第一部分就是常见的信号预处理电路,包括对被测信号的放大、整形、滤波等等。第一级由开关三极管构成的零偏置放大器,三极管采用开关三极管以保证放大器具有良好的高频响应。第二级是由74LS14施密特触发器构成的电路。施密特触发器一方面起到整形作用,用于把放大器生成的单相脉冲信号转换成与TTl/CMOS兼容的方波信号。另一方面其滞后带宽可以有效抑制信号中的干扰。第三级是由74ls196构成的分频器电路。本机设计测频范围20HZ~100MHZ,当被测频率大于10 MHZ时,需经分频电路分频后再送入计数器电路。第四级是由4N25构成的光电隔离电路,用于把输入的电信号转化为光信号进行传输www.cechina.cn,从而把测量电路与外界干扰隔开,能有效地保证测量精度。

  第二部分是同步门电路,它的作用是保证被测信号和频率基准信号同时进入测量电路。其构成主要包括由与门组成的主门I和主门II,以及由D触发器构成的同步门控制电路,主门I控制被测信号fx的通过,主门II控制时钟信号f的通过。

  2.2计数器部分

  计数器包括时间计数器和事件计数器两部分,它们是完全相同的计数电路。分别由前后两级组成,前级电路由高速的TTL计数器74LS393构成八位二进制计数器;后级由单片机内的计数器构成十六位二进制计数器。计数前,先由P1.3发计数器清零信号CONTROL ENGINEERING China版权所有,计数后通过74LS244 缓冲器将测量结果读入内存。样设计既充分利用了硬件资源,又大大提高了测量频率范围。

基于单片机高性价比频率计的设计与实现如图

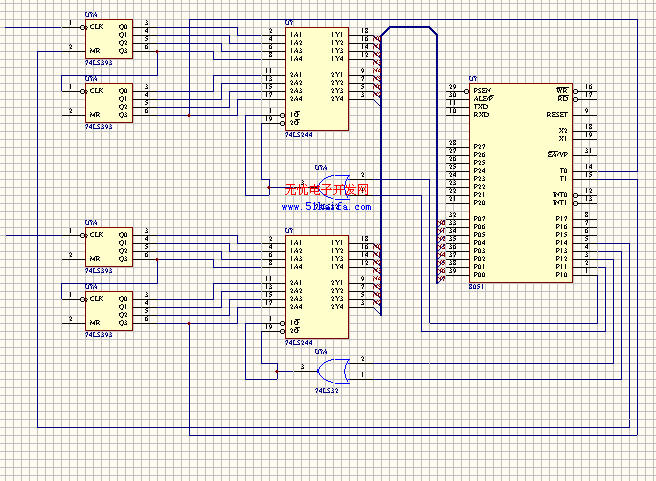

  图2 计数器电路图

  2.3 单片机控制和接口部分

  8051单片机的任务是进行整机测量过程的控制、故障的自动检测以及测量结果的处理与显示等。

  P1口与P2 口被用于施加各种控制信号,其中:P1.0 作为预置闸门时间的控制线;P1.1作为同部门控制电路的复位信号线;P1.2用于查询闸门时间的状态线;P1.3作为计数器复位信号线。

  单片机内部有两个16位二进制定时/计数器,用做两个主计数器的一部分,并通过T0,T1分别与外部事件计数器和时间计数器的进位端相接。外部的时间计数器和事件计数器的测量结果分别通过扩展输入口与P0口相连。

  8155作为单片机的扩展I/O口,主要用来与显示电路接口, 8155内部的14 位计数器被用来作为本机的闸门时间计数器,定时器的输入信号取自单片机ALE端;定时器的输出与单片机的INT1相连,作为中断信号。

  2.4 显示部分

  采用8 位LED数码管进行显示。这是一个较为典型的采用8155并行口组成的显示电路。八位LED显示采用了动态显示软件译码工作方式。LED显示器选用共阴极,段码由8155PA口提供,位选码8155PB口提供。其中7406反向驱动器做作为位选码驱动器,这是因为8155PB口正逻辑输出的位控与共阴极LED要求的低电平点亮正好相反,即当PB口位控线输出高电平时,点亮一位LED。7407是同相驱动器,作段选码驱动器。

  3 系统软件设计

  软件采用汇编语言编写,应用模块化设计方法CONTROL ENGINEERING China版权所有,主要包括中断监控服务程序,数值比较子程序,数据处理子程序www.cechina.cn,十进制转换子程
