DSC(Digital signal controller,数字信号控制器)是一种面向高端嵌入式系统的最先进的单片控制处理器。基于浮点架构的DSC具有更快的处理速度,所需的程序储存容量更少,支持更高级的有助于节省功耗的计算算法,同时进一步扩展了系统的性能。浮点编程比定点编程的速度更快,SoC(system-on-a-chip,片上系统)的集成方式能够有效控制板级空间、元件数量和整体系统开销。
随着嵌入式系统承担的任务越来越复杂,不论是降低功耗还是实现诸如汽车导航之类的新功能,它们都需要具有更高性能的控制处理器。降低能耗的迫切需求影响到了我们使用的各种设备,包括一些用户不常见的设备。例如,根据著名的能源与自动化技术供应商ABB集团的分析控制工程网版权所有,工业电机消耗的电能已经达到了整个行业所用电力的三分之二。虽然可以采用变速控制技术进一步提高电机的运行效率,但是目前只有二十分之一的电机真正采用了支持这一功能的数控电子技术。尽管如此,变速电机相比同类的定速电机每年节省的电能相当于10座电厂的产量,而这10座电厂会排放约6800万吨二氧化碳气体。显然,高级电机控制技术在降低能耗和保护环境方面具有
引入高级控制技术降低能耗
可再生能源,例如太阳能电池和风力涡轮机,也是需要采用高级控制技术的“绿色”能源。与电机一样,这些能量收集装置也需要采用高级数控技术以提高效率。为了将电池板或涡轮机产生的原始电能实时转换成用于电池储存或设备运行所需的合适电能,我们必须采用一定的控制技术。由于太阳光和风力强度会不断变化,因此需要采用复杂的算法确保它们始终能够输出最大的能量;由于很多可再生能源系统都会同时接入电网,所以采用实时控制技术对于保护设备也是必需的。

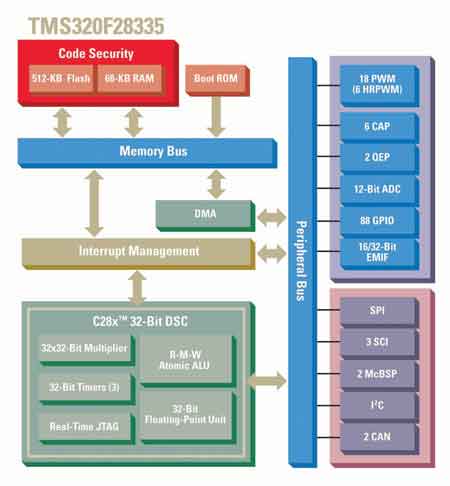

图1 F28335浮点DSC内含一个用于处理数据传输的6通道DMA控制器
例如,TI公司推出的F283x浮点DSC(如图1所示)具有性能高、软件开发方便等特性,适用于电机与运转控制、车载雷达系统和以太阳能电池阵列和风力涡轮为来源的可再生能源生成系统。这款32位的DSC系列处理器最高工作频率可达150MHz,峰值运算速度可达每秒3亿次浮点操作(MFLOPS)。
相比定点DSC TMS320F28x而言,采用浮点架构之后DSC性能提升了50%。这一系列DSC内含一个6通道DMA控制器,能够大大减轻处理器核的数据传输管理工作,其软件更新功能有助于用户更方便地开发同一来源的浮点和定点代码。
浮点运算
F283x系列DSC的主要性能优势归因于它的数值计算格式,这种格式大大简化了编程www.cechina.cn,减少了代码执行时间,缩短了代码长度。在其他一些DSC和DSP芯片中普遍的采用定点格式只能够表示整数(没有小数点的正数和负数),因此涉及小数计算时必须采用其他表示方法。相反,浮点格式能够表示更大范围内的实数(带小数点的数)。内部表示小数以及较宽的数值范围意味着处理器能够更高效地执行定标运算(例如控制算法中常见的乘法、除法和三角函数运算)。
图2 F283x的32位字长的前8位用于表示指数。F283x数字信号控制器的32位浮点字
对于32位的定点架构,其表示整数的范围为-231~231,带一个符号位。尽管这个范围很大,但是当系统执行大量定标运算时,这一数值范围会很快用光,造成数值超过32位,从而发生寄存器溢出。程序通过对这种数值进行舍入或截取,能够处理这种称为饱和的问题,但是牺牲了计算的精度。另外,程序可以将较长的数划分成多个较短的能够逐段计算的数,每次处理32位。后面这种实现方法能够保持全精度,但是由于处理器忙于移动和存储数值段,计算性能降低了。同时控制工程网版权所有,程序规模也会由于所需的额外指令而增大了。
在这种情况下,浮点架构就显示出了其性能价值。如图2所示,在F283x中,32位字长的前8位用于表示指数,其余23位用于表示尾数,1位用作符号位。尽管指数没有符号位CONTROL ENGINEERING China版权所有,但是在操作上对保存的指数进行规格化偏移处理,使得指数最终能够覆盖负数和正数的范围。
这样,存储在32位浮点字中的数的规格化范围为±1.738~±3.438,大大超过32位定点数的范围。由于负指数表示分数CONTROL ENGINEERING China版权所有,所以这一范围涵盖了极小的数到极大的数。这样大的范围很难再出现饱和的问题,因此,程序就避免了要么通过舍入或截取牺牲精度,要么通过使用附加周期和指令对大数值进行分段处理而牺牲性能和存储的两难问题。
处理器性能增强
表1中列出的运算说明了浮点架构为DSC性能带来的好处。第一列是控制系统常用的四种算术运算、三角函数运算和两种算法(快速傅里叶变换和无限冲击响应)。
表1 定点及浮点架构性能基准测试比较
第二列是在定点DSC上执行相应运算所需的周期数,第三列是在浮点DSC上执行所需的周期数。最后一列是第二列与第三
