引言

　　在汽车智能数字仪表的开发过程中，数字仪表所需要采集的信息量比较多，各种车型的信息参数又差别较大，这些问题的存在给仪表的实车测试和参数标定带来了困难。为了在开发过程中能够快速有效地测试系统的各项功能，提高系统开发效率，我们设计了一套测试系统，它能够模拟产生汽车上的各种参数信息，快速地对设计仪表进行全面的测试，节约台架或实车测试时间控制工程网版权所有，降低测试风险。

系统设计

　　汽车智能数字仪表测试系统的开发要求针对不同的车型，能够模拟产生出仪表所需的各种采集信号信息，并且能够通过CAN接口与被测仪表进行通信。本文介绍的测试系统包括以下主要功能： 车速里程表的脉冲信号模拟产生；

发动机转速表的脉冲信号模拟产生；

车辆燃油表信号模拟产生；

车辆水温表信号模拟产生；

各种车灯、车窗、车门等车身开关信号模拟产生。

数字仪表具有CAN通信接口，作为一个CAN节点，可以与车上CAN网络上的其他节点进行通信。

系统硬件设计

　　数字仪表测试系统的硬件系统主要包括主控制器、PXI板卡、信号接线盒、数据通信转换板卡、供电电源以及被测试仪表等主要部分。NI提供的PXI模块化板卡设备具有体积小、速度快、易扩展等特点，因此在硬件设计方面我们采用了PxI板卡发生汽车仪表所需的各种信号。汽车数字仪表的里程表和发动机转速表需要采集的是数字脉冲信号，不同的车型由于采用的传感器不同，所输出的脉冲信号高电平从3V～12V不等，为了能够测试设计仪表的信号范围适用性，采用PXI一6624板卡，配合外部供电电路，能够产生仪表所需采集的数字脉冲信号。PXI一6624是工业级隔离的32位定时器／计数器：PXI接口板卡，具有8路隔离的通道CONTROL ENGINEERING China版权所有，我们采用C o u t e r 0和Counterl作为车速表和转速表的脉冲信号提供通道。燃油表和水温表采集的是模拟信号，PXI一6233能够输出4路10V模拟电平信号，PXI一6713能够输出8路10V模拟电平信号，我们选择PXI一6713的2个模拟输出通道作为信号提供通道。由于仪表上的开关量信号比较多，他们之间产生的干扰随着也比较大，我们选用PXI一8528R对仪表的开关量进行控制，PXI一6528是高速隔离的数字I／O通道，输入和输出通道分别独立，有效的抑制了信号之间的干扰。

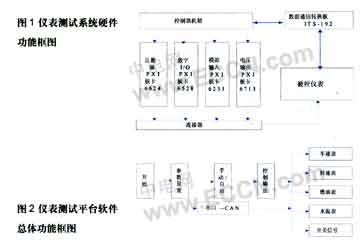

　　仪表参数的标定以及作为CAN节点与车上其他CAN节点的数据通信，采用一块数据通信转换卡来完成，该卡的主要功能是完成串口信号一CAN信号之间的转换功能，开发数据通信转换卡的目的一是为了节约成本，二是考虑到大多数PC没有CAN接口。通过这个板卡对被控仪表的特征参数，如车辆的特征系数、传感器的传感系数、发动机的速比以及仪表的一些标定参数等进行设定。由于目标车型不确定，仪表的一些特征参数需要实车测试才能最后标定，所以该板卡可作为以后仪表参数标定用。整个测试系统硬件功能框图如图1所示。

系统软件设计

　　仪表测试系统软件采用N I公司的LabView 8．20平台进行设计，本系统采用LabVIEW的图形化程序语言，以一种很直观的方法建立前面板人机界面和程序框图。前面板是用户可见的，类似传统仪器的操作面板，利用工具模板从控制模板中添加输入控制器和输出指示器www.cechina.cn，控制器和指示器种类可选择。程序框图是支持虚拟仪器实现其功能的核心，对程序框图的设计涉及节点、数据端口和连线的设计。连线代表数据走向，节点则是函数、Ⅵ子程序、结构或代码接口。本测试系统考虑到仪表整体功能测试和模块功能测试的需要，整个系统主要包括界面模块和各个功能测试模块，根据信号类型将仪表功能测试分为：车速表测试模块、发动机转速表测试模块、燃油表测试模块、水温表测试模块、开关量测试模块、CAN通信测试模块以及参数设置模块等主要功能模块。汽车仪表测试系统的软件总体功能框图如图2所示。

界面模块

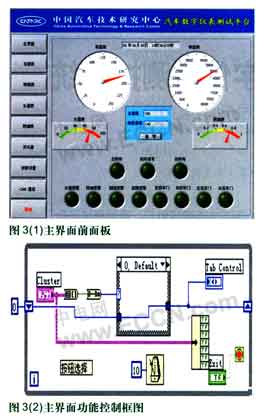

　　测试平台左侧是各种模块功能测试的切换按键，可以切换到单个功能模块的测试项目。右侧主界面模拟汽车仪表板的显示界面，如车速表、转速表、水温表、燃油表、里程指示以及各种报警和开关信号等信息显示。在进行测试实验中CONTROL ENGINEERING China版权所有，工作人员通过主界面即可观测到仪表测试的整体功能，主界面如图3所示。

模块测试设计

　　车速表的测试需要预先了解设定目标车型的特征参数，如车辆特征系数、车速传感器的传感系数等，然后通过数据通信卡(cAN总线信号)将特征参数下载到被测仪表，按照测试要求产生脉冲信号，信号的幅值、频率可以通过手动／自动进行调整，车速信号具备超速报警提示功能，根据设定的超速门限值，高于该门限值时控制工程网版权所有，通过主界面前面板上的超速报警灯闪烁提示。测试过程也可以手动／自动进行，测试结果存档以备查询。软件测试状态转移图见图4。

　　车速表测试模块的设计采用状态机设计模式，主要分为开始、获取参数、手动／自动
