可编程控制器在膜法工艺水处理的应用

2008.04.15阅读 6804

    目前,水环境越来越恶劣,人们增强环保意识CONTROL ENGINEERING China版权所有,尽量减轻污染物排放同时,水处理技术及效率就愈加重要。膜法工艺被认为是当前最先进、性价比最高水处理工艺。下面结合日处理360吨,采用MF+NF工艺移动集装箱水车PLC控制应用。

  一、 膜法水处理工艺简介

  膜过滤是指液体透过膜状物时www.cechina.cn,其中部分物质被截留现象。水处理行业通常所指膜是指过滤孔径0.0001微米到10微米固体膜。

  从制造材料上,膜可分为有机膜和无机膜;从几何形状上,可分为平板膜、卷式膜、管式膜、中空纤维膜;从构成结构上CONTROL ENGINEERING China版权所有,可分为单皮层膜和复合膜;从过滤流向上,可分为均向(对称)膜和非均向(非对称)膜。

  由若干单位膜组成一个过滤单元,被成为膜组件。

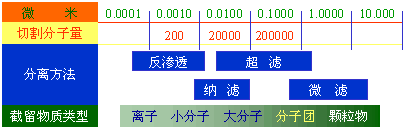

  切割分子量区别控制工程网版权所有,膜被分成反渗透(RO)、纳滤(NF)、超滤(UF)、微滤(MF)。其大约如下图所示:



如图1

  一直以来,混凝沉淀过滤法和混凝过滤法作为前处理,被广泛用于自来水、工业用纯化水、半导体电力超纯水、医药食品用精制水、海水淡化等领域。上述处理方法是多年技术累积确立起来,可以去除河水、井水、湖泊沼泽水和海水等原水中

悬浮物质。同时也逐渐产生了很多问题,例如:雨天水质变动增加了絮状凝剂添加复杂化;处理水中因使用絮状凝剂增加了铝、铁离子和污泥产生量;絮状沉淀槽,沉淀池、沙过滤设备等设备占面积大等等。

  针对上述问题CONTROL ENGINEERING China版权所有,膜法水处理工艺应运而生。大型MF膜组件可以代替混凝沉淀过滤法和混凝过滤法,还可以过滤(除菌、清澈)工业用水,使取代一直以来使用纯化水作为工序用水作法成为可能,工序水成本也由此有望到降低。

  与传统水处理工艺相比,膜法工艺具有以下优势:

  1)、可以到高品质产水
    进水水质如何变动都可过滤出浊度小于0.01NTU高品质水。
  2)、可自动运行、运行简单
  3)、不用絮凝剂、使用也只需要少量絮凝剂
  4)、装置面积小
  5)、建设工期短
  6)、使用寿命长
    通常使用中,无需考虑化学药品腐蚀或生物分解等产生膜破裂。



图一

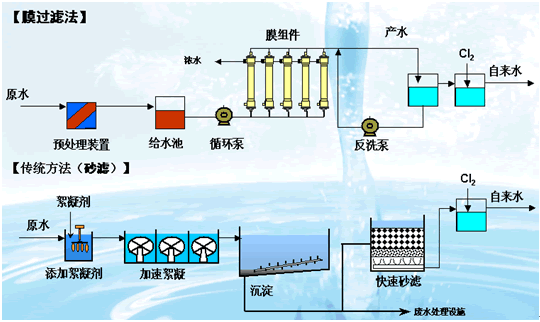

图一、膜过滤法与传统砂滤方法比较


  二、膜处理系统流程

  膜处理系统流程分为过滤、反洗及空气擦洗及冲洗三个过程。

  图二显示了膜处理系统过滤工艺流程。本系统为外压式循环过滤系统,原水无需混凝前处理(,要去除单独使用膜处理无法去除成分例如色度等,需要依靠添加混凝剂达到目标去除率情况,也可以添加混凝剂。),可以预过滤去除原水中所含大块垃圾(特别是容易纠缠住中空纤维难以排出纤维状垃圾)供给膜组件。



图二
图二、过滤工艺流程

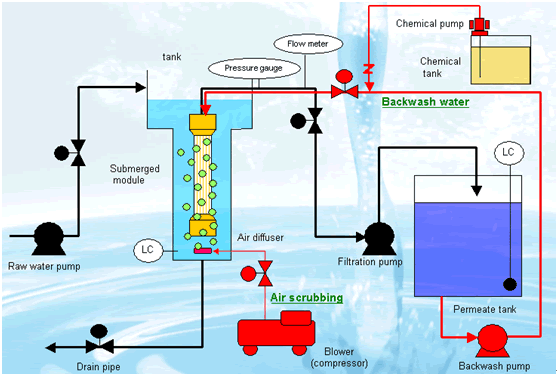

  运行长期性和安定性,加入次氯酸钠(NaClO)溶液进行反洗和同时进行空气擦洗设备也需要同时备好。见图三。



图三
图三、反洗及空气擦洗工艺流程


  图四显示了膜处理系统冲洗工艺流程。



图四
图四、冲洗工艺流程


  三、PLC控制系统

  应外方要求,PLC采用MITSUBISHI FX2N M80R CPU,及4个4AD和1个4DA扩展模块。触摸屏采用PRO-FACE GP2500T 10.4寸彩屏(带TCP/IP接口)。变频器采用ABB ACS350系列。采用SCHNEIDER低压电器。实际使用过程中觉用SIEMENS S7-200 PLC加TP270触摸屏更有技术及功能优势。

  PLC控制功能

  1)、采用步进程序编写过滤、反洗及空气擦洗及冲洗流程逻辑顺序控制
  2)、PID功能。利用FX2N内置PID功能块4DA控制变频器输入给定,调节过滤泵频率,达到恒流量控制。
  3)、各设备运行、故障状态信号及温度、压力、流量和液位信号采集及各种泵、空压机和气动阀控制。

  触摸屏控制功能

  1)、触摸屏实现手/自动控制
  2)、工艺流程显示
  3)、手动操作
  4)、工艺参数显示和设置
  5)、PID参数设置
  6)、膜泄露检查操作
  7)、手动CIP清洗操作
  8)、报警显示、存储及查询、打印功能
  9)、模拟量趋势显示,查询、打印功能
  10)、数据记录,显示,查询、打印功能
  11)、可选TCP/IP远程监控



图五

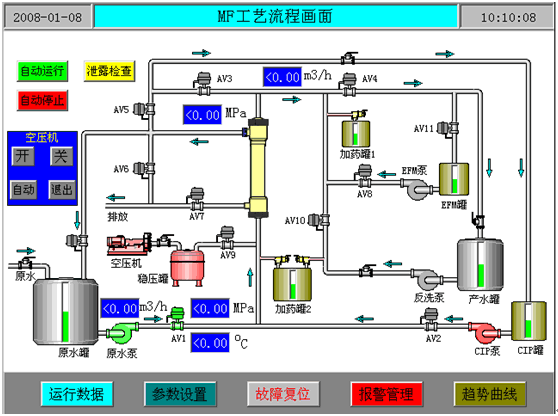

图五、工艺流程主画面


图六

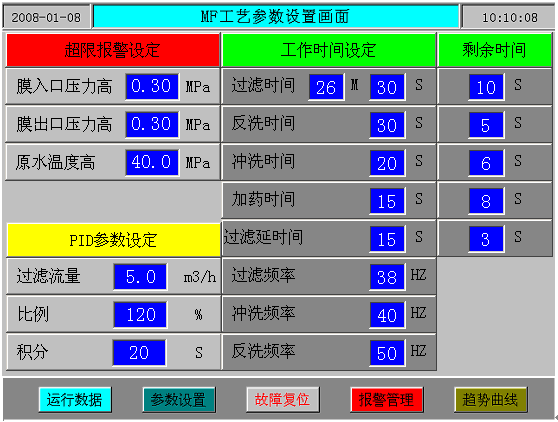

图六、工艺参数设置画面

图七
图七、趋势曲线画面

图八

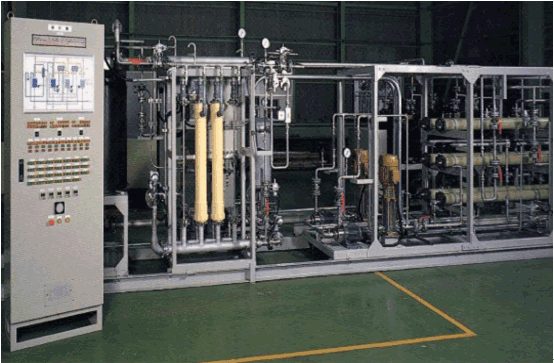

图八、膜处理系统
