1 引言

    　ADT75是ADI公司推出的数字温度传感器，内置1个高度集成的温度传感器，其额定工作温度范围为-55℃～+125℃，能够对温度进行准确测量。其内部还包含1个12位的ADC，用来监测并数字化温度值，其分辨率可达0.0625℃，功耗低，工作电压范围是3 V~5.5 V。若工作电压在3.3 V控制工程网版权所有，其典型电流值为300 μA；在关断模式下，典型电流值仅为3μA。ADT75是一款完善的数字温度传感器，集传感器和模数转换器于一体，可大大简化温度测试系统的设计，提高系统的集成化。

    ADT75的主要特点如下：
    内含12位A/D转换器；
    温度误差最大是±1℃，温度分辨率0.0625℃；
    SMBus/I2C兼容接口；
    工作温度范围为-55℃~+125℃；
    超温指示器；
    采用关断模式降低能耗；


2 ADT75的引脚排列及功能

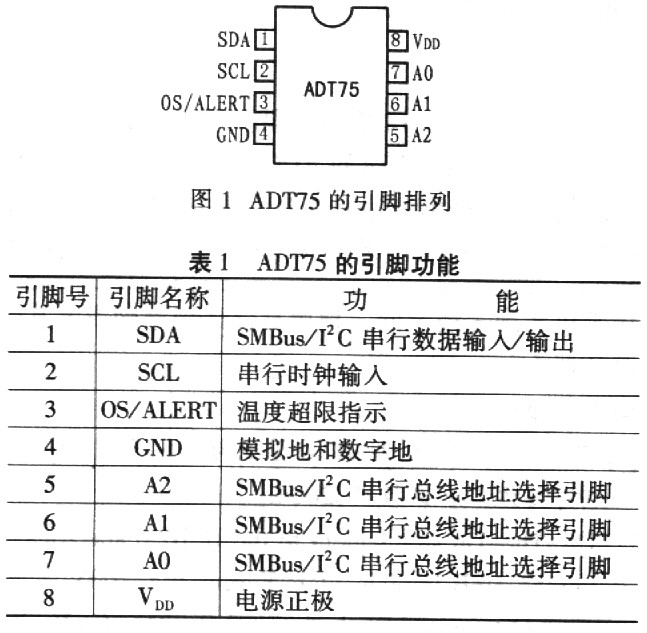

    　ADT75的引脚排列如图l所示。各个引脚的功能如表l所列。

3 ADT75的工作原理

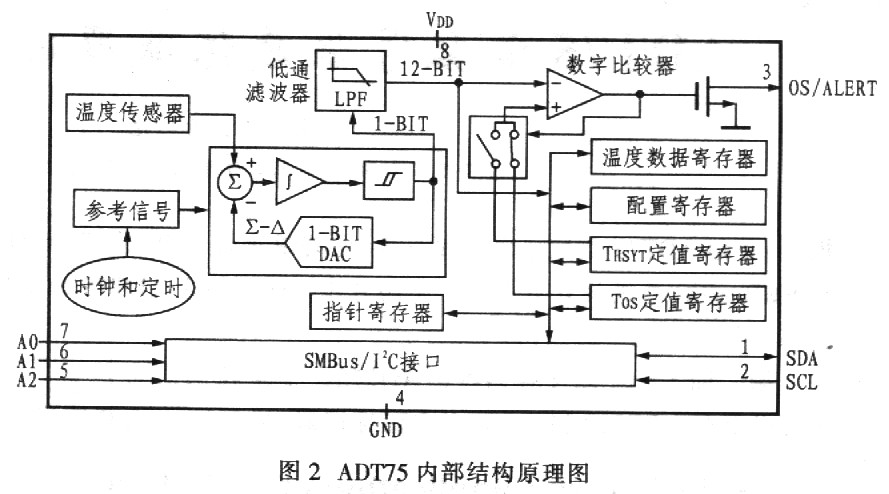

   　 ADl75的内部结构如图2所示。主要包括温度传感器、∑一△调节器、4个数据寄存器(温度数据寄存器、配置寄存器、THYST定值寄存器和TOS定值寄存器)和1个地址指针寄存器、数字比较器、SM-Bus/I2C串行接口等。其工作过程如下：温度传感器进行温度采集，产生与绝对温度成一定比例的精确电压，并与内部参考电压进行比较，输入精确的数字式调节器中，转换为有效精度为12位的数据。被测量的温度值与限定值比较，如果测量值超限，则OS/ALERT引脚输出超限信息。

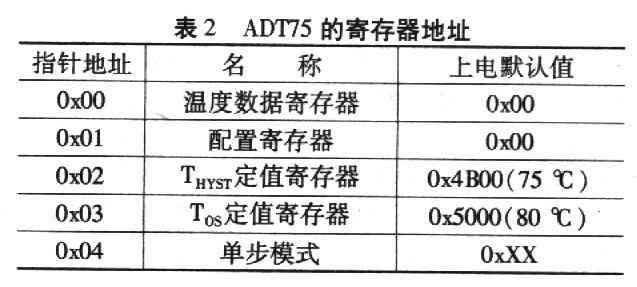

    　ADl75包含5个寄存器：4个数据寄存器和1个地址指针寄存器。配置寄存器是惟一的8位数据寄存器www.cechina.cn，其余的均是16位。温度数据寄存器是惟一的只读数据寄存器。上电时，地址指针寄存器被设置为Ox00，且指针指向温度数据寄存器，具体描述见表2。

    　(1)地址指针寄存器

    　该8位写寄存器存放指向4个数据寄存器之一的1个地址，并选择单步模式。采用单步模式可以减少电能消耗，当单步模式启动时，ADT75立刻进入关断模式。当VDD为3.3V时，电流消耗为3μA；当VDD为5 V时，电流消耗为5.5μA。P0和P1选择被写入或读出数据字节的数据寄存器。PO、Pl和P2通过向这个寄存器写入04H来选择单步模式。该8位寄存器其余位都设置为零。寄存器地址选择见表3。

  　  (2)温度数据寄存器

    　16位只读寄存器存储由内置温度传感器测得的温度值，以二进制补码的方式存储，以MSB为温度标记位。读寄存器时CONTROL ENGINEERING China版权所有，先读高8位，后读低8位。

   　 (3)配置寄存器

    　8位可读/写寄存器为ADT75配置各种模式CONTROL ENGINEERING China版权所有，如关断、超温中断、单步、SMBus报警使能、OS/ALERT引脚极性和超温错误队列等。

  　  (4)THYST定值寄存器

    　这个16位读/写寄存器存放2个中断模式下的温度滞后限定值。温度限定值以二进制补码的方式存储控制工程网版权所有，用MSB作为温度标志位。当从这个寄存器读数时，先读高8位MSB，后读低8位LSB。THYST的缺省设置极限温度为+75℃。

    　(5)TOS定值寄存器

    　这个16位读/写寄存器以2个中断模式存放超温限定值。温度限定值以二进制补码的方式存储。当从这个寄存器读数时，先读高8位MSB，后读低8位LSB。TOS的缺省设置极限温度为+80℃。

4 典型应用

    　温度是测控系统中主要的被控参数之一。实际应用中，经常需要控制温度使之保持在某一范围内。以往，在实际测控系统中，多采用热敏电阻器或热电偶测量温度。这种温度采集电路有时需要冷端补偿电路，这样就增加了电路的复杂性；而且电路易受干扰，使采集到的数据不准确。

4.1 应
