传统的矢量网络分析仪 VNA(vector network analyzer)在测量平衡/差分器件时,通常采用所谓的“虚拟”方法:网络分析仪用单边(single-ended)信号激励被测件,测出其不平衡(unbalanced)参数,然后网络分析仪通过数学计算www.cechina.cn,把不平衡参数转换成平衡参数。该方法对于分析小信号(线性)状态下的有源/无源器件已经够用。但是当器件处于大信号(非线性)工作状态时,该方法测试结果的精度就受限了。尽管人们想出了很多方法克服这个问题:例如采用“理想的”宽带功分器或耦合器,但是这些方法都无法进行全系统校准。幸运的是罗德与施瓦茨公司(Rohde & Schwarz)的多端口网络分析仪ZVA和ZVT,通过添加新的选件CONTROL ENGINEERING China版权所有,就可以实现精确的宽带差分器件测量,并且操作方便。
R&S ZVx-K6选件是一种概念全新的技术,并且获得了多项专利。该公司已经在多种有源器件上进行了实验验证,发现该方法得出的增益压缩点结果和“
这种新技术的改进(优点)有如下三方面:
1.目前差分放大器在手机、智能电话、数据卡和其他移动设备中得到了广泛的应用。但是这些器件目前大多采用虚拟方法来测试(由于以前还没有真差分测试技术)。也就意味着目前测得的器件特性并不正确。
2.如果器件实际出现压缩的功率,比厂商标注的要低(因为厂商目前都用虚拟方法测试),也就意味着现在的很多放大器都处于压缩(过载)状态下工作,其实际互调产物要比设计值高很多。
3.采用虚拟方法设计生产手机的厂商,目前必须“功率回退”技术,才能达到理想的线性功率性能。
然而采用“功率回退”技术意味着需要更多(或输出功率更高)的有源器件,才能达到指定的输出功率,可能需要重新设计整个发射机部分。
当然,如果能更精确的测试出平衡器件的特性,器件、系统厂商就可以在产品出厂之前(而不是在使用中出现问题之后),设计出理想的性能和工作条件。
用传统的网络分析仪测量差分(平衡)器件时,仪器只能产生单端激励www.cechina.cn,通过数学计算www.cechina.cn,把测得的单端S参数转化为差分S参数。仪器并没有用差分信号去激励被测件,而是把它当成一个单端器件来测量的。然后使用测得的单端S参数,计算出混合模S参数。由于没有使用真实的差分信号去激励被测件www.cechina.cn,这种虚拟方法的精度难以保证。这种方法的精度在小信号(线性)状态下尚可,但是在大信号(非线性)状态下,难以保证。
当有源器件处于大信号激励下,其非线性特性逐步显露(通常用1dB或3dB压缩点来衡量),这时采用传统虚拟方法测量有源器件,就很难得到理想的结果。例如用虚拟法测得某个放大器的1dB压缩点比实际值偏高,如果用这个参数去指导设计,则设计出的放大器就可能会于过载状态CONTROL ENGINEERING China版权所有,从而产生很多非线性产物。然而,以前网络分析仪只能提供虚拟方法,因为网络分析仪控制其输出的两路信号源的幅度和相位的技术极其复杂。

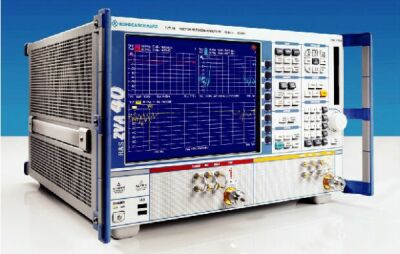

罗德与施瓦茨公司开发的这项新技术,首次实现了网络分析仪输出真正差分信号,用来激励射频微波平衡器件,其最高频率高达40GHz。该方法基于专利控制的技术,控制两路内部源的幅度和相位,以及专利的差分矢量校准技术。R&S ZVA(2、3、4端口网络分析仪)或该公司的ZVT(多端口网络分析仪)内部的两路源可以产生幅度相
