这种设计理念的基础是先前一个实现了15MHz到30MHz甚至更多带宽的精密峰值检测器(参考1 ),依赖于你的应用的最大输入信号水平。这个设计的关键点是一个可以提供高转换率和应用需要的低传输延迟的超高速比较器。这次设计里的比较器是模拟设备AD8561 ,一个7-nsec装置(参考2 )。这个峰值检测器在100mV到6V的点对点输入信号电平范围内提供100MHZ到高于14MHZ的精度。在更高的频率下,最高可用的输入信号电平降低。在更高的频率下,最高可用的输入信号电平降低。该电路展示了一个超过输入电平范围的±3%精度。

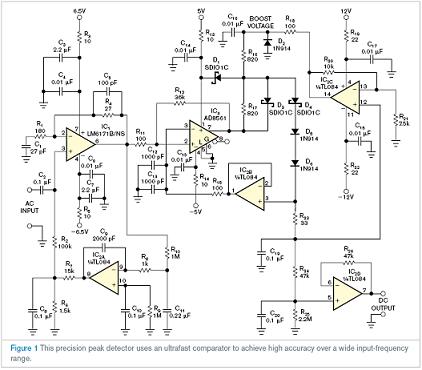

由IC1及其相关部件组成的高输入阻抗缓冲器提供给超快比较仪IC3交流信号。由于运算放大器IC2A和其相关部件的作用,IC1的输出集中在0v直流电上。这些相关部件在IC1的引角6取样直流电平,随后再提供一个直流校正电压到IC1的引角3。这一行为实质上消除了IC1的输入偏移电压和输入偏置电流的影响。当频率增加至25MHZ时,R1,R4和C1提供少量的增益提升控制工程网版权所有,C5随后开始滚降增益。
输入信号电容耦合到输入缓冲器,因此,为妥
由R24,R25和C20组成的网络过滤和衰减直流输出。由于输出往往会稍微高于IC1的引角3的输入信号的实际峰值电平,这种衰减是必然的。由IC2C及其相关部件组成的电路提供了一个新特征:当保持电容C19的电压增加的时候,IC2C的引角4上一个电压上升。电路随后将这个升压加到R16控制工程网版权所有,随着C19的增加又反过来在R16和R17的交汇点处引起电压摆动的增加。这一行为导致驱动D4的脉冲振幅的增加。
二极管D1防止IC3的输出端的电压超过他的电源电压。二极管D2防止升压在启动的时候达到一个大负数水平,这可能会导致电路闭锁。比较器和二极管D3的切换行动防止由于一个瞬间的正极充电引起的闭锁。这个电路没有展示任何关于不稳定新的指示或者趋势。参考AD8561比较器的输入共模电压规格,最大输入信号是6v。输入缓冲器的供电电压是±6.5V,这样可以避免超负荷驱使比较仪的可能性。你可以通过替换一个用于R4的100-kΩ的分压计来提供一个输出电平的调整控制工程网版权所有,并且一个直流偏置调整将会改善在低信号电平处的精确度。这些方法都可以来提电路的精度。
这个电路采用300mhz带宽的示波器来做性能测定。作为结果。因此,数据被作为表现电路的性能而不是精确的数据。当测量被进行的时候,数据仅仅是手头的最好的设备的简单结果。
