一、项目简介

　　山东海化股份有限公司天祥化工厂

　　山东海化股份有限公司座落在世界著名的风筝之都山东省潍坊市西北部渤海莱洲湾南畔控制工程网版权所有，是由国有特大型企业山东海化集团有限公司作为独家发起人，于1998年5月在深圳证券交易所挂牌交易的上市公司。下设纯碱厂、天祥化工厂等多家子公司。
　　山东海化，以发展循环经济为主导，致力于发展海洋化工，依托当地得天独厚的盐资源优势，成功开发出以纯碱为主导产品核心，以溴素、三聚氰胺、氯化钙、硝酸钠、亚硝酸钠等主要产品为辅助，由碱系列、溴系列、苦卤化工、精细化工等产品构成的产品系列。纯碱、溴素、溴化物、氯化钙、三聚氰胺等多种产品的市场占有率雄居全国首位。
　　进入21世纪以后，山东海化加快了发展的步伐，先后上马了纯碱厂60万吨/年纯碱项目，天祥化工厂4万吨/年甲烷氯化物、10万吨/年乙酸乙酯和5万吨/年苯胺项目。
　　同时山东海化与西门子的合作也进入了一个新阶段，以上这四套装置的DCS系统全部采用了西门子PCS7，主要由上海西门子工业自动化有限公司集成。山东海化纯碱厂60万吨/年纯碱装置已于2004年初投入运行，三年来取得了很好的经济运行效果，使纯碱厂成为

亚洲最大的纯碱生产厂。山东海化天祥化工厂CONTROL ENGINEERING China版权所有，成立于2004，致力于化工产品生产。先后建设了4万吨/年甲烷氯化物、10万吨/年乙酸乙酯和5万吨/年苯胺项目。为山东海化向化工产业的纵深发展迈出了坚实的步伐。
　　上海西门子工业自动化有限公司近年来完成了多个化工装置的控制系统，如江苏梅兰离子膜一期、二期，江苏梅兰PTFE，山东亚星离子膜CONTROL ENGINEERING China版权所有，山东亚星双氧水，上海赛科空分等，具备化工装置控制系统集成的较强实力和丰富经验。这些项目的成功实施同时也证明了PCS7在化工领域运用的优越性。

　　二、生产工艺

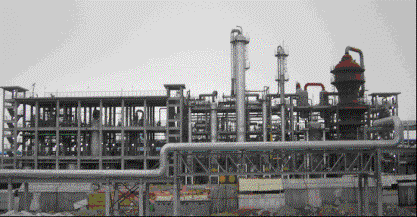

　　山东海化股份有限公司天祥化工厂5万吨/年苯胺装置

　　苯胺装置采用化学工业第二设计院提供的生产工艺，该工艺主要分为硝化单元、还原单元、精制单元、废酸浓缩单元、废水处理单元和氢压机单元。各单元简介如下：
　　1．硝化单元
　　苯和硝酸反应(83％的硫酸作为催化剂)，生成硝基苯，并产生68－70％的废酸。
　　2．还原单元
　　硝基苯经过初馏塔和精馏塔精制后成为精硝基苯；精硝基苯加氢还原（单铜硅胶为催化剂），生成粗苯胺。
　　3．精制单元
　　粗苯胺经过脱水塔和精馏塔精制后成为精苯胺，精苯胺为最终产品。
　　4．废酸浓缩单元
　　废酸经提取去除硝酸后蒸发成为83％的硫酸，再供硝化使用；
　　5．废水处理单元
　　在硝化反应中产生的废水，经废水汽提塔回收部分硝基苯后去污水处理单元进行处理。
　　6．氢压机单元
　　共4各氢压机组，用于氢气的压缩，压缩空气供加氢还原使用。由于苯胺装置具有易燃易爆的特点，在本体设计时增加了很多防爆的安全装置，如采用加固装置、安全阀、防爆阀和信号隔离等。同时还采取了德国HIMA提供的ESD紧急停车系统，以降低装置运行的风险。ESD通过Modbus和DCS进行通讯。

　　三、控制系统构成
　　该装置监控系统为SIEMENS PCS7 V6.1 SP1。
　　SIEMENS PCS（Process Control System）7系统是面向工业过程的分布式的全集成控制系统，它综合了DCS、PLC及现场总线的技术。
　　开放式网络结构、开放式操作系统以及开放式接口使公司范围内，即从生产级到管理级的整个信息系统最优化；在全集成自动化的环境下，采用统一的自动化平台实现对整个工厂的自动化控制和管理。
　　全集成自动化方案就是用一种系统完成原来由多种系统搭配起来才能完成的所有功能。应用这种解决方案，可以大大简化系统的结构，减少了大量接口部件www.cechina.cn，应用全集成自动化可以克服上位机和各工业控制器之间，连续控制和逻辑控制之间www.cechina.cn，集中与分散之间的界限。同时，全集成自动化解决方案还可以为所有的自动化应用提供统一的技术环境，基于这种环境，技术人员可以在同一个平台下对所有应用进行组态和编程。
　　本监控系统采用了西门子400系列冗余控制器：2套CPU 417-4H（仪表部分YB1、YB2）和1套CPU 414-4H（电气部分DQ）。
　　系统结构如下：

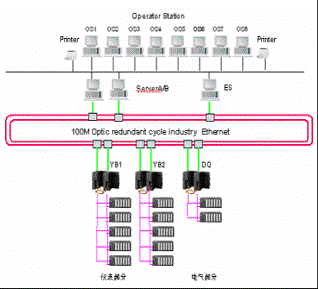

　　DCS系统结构图

　　本控制系统的特点是：CPU冗余、电源冗余、I/O冗余、Profibus-DP冗
　　余、以太网冗余、服务器冗余，冗余SERVER-CLIENT结构，双层网络结构，控制网为环网、终端网络为局域网。稳定性显而易见，同时还具有很强的扩展性和移植性。
　　DCS系统通过西门子通讯卡件CP341和ESD系统通讯，采用Modbus485通讯协议，组态设置和编程都十分简单易懂。ESD把自身的状态及其采集的信号状态、ESD报警和动作等信息通讯给DCS，以方便操作人员及时发现问题并采用相应措施以维持装置的安全运行。
　　下图为YB1 CPU柜的前视图：&nb
