在FPGA系统中，实现对外部A/D数据采集电路的控制接口逻辑，由于其逻辑功能不是很复杂，因此可采用自定义的方式。采用这种方法进行设计有两种途径。①从软件上去实现。这种方案将NIOS处理器作为一个主控制器，通过编写程序来控制数据转换电路。由于NIOS处理器的工作频率相对于外部设备来说要高出许多，故此种方法会造成CPU资源极大的浪费；②用FPGA 的逻辑资源来实现A/D采集电路的控制逻辑。FPGA有着丰富的逻辑资源和接口资源控制工程网版权所有，在其中实现并行的数据采集很少会受到硬件资源的限制控制工程网版权所有，在功能上，设计的接口控制逻辑相当于一个主控制器，它是针对具体的外部电路而实现的，容易满足要求、又能节约资源，提高系统性能。因此，采用硬件逻辑去实现控制将是一种较好的方式。

设计方案

       通过对系统需求进行仔细分析，此模块的功能设计可分为数据采集控制逻辑、数据接口、数据处理逻辑三部分CONTROL ENGINEERING China版权所有，其整体功能框架图如图1。

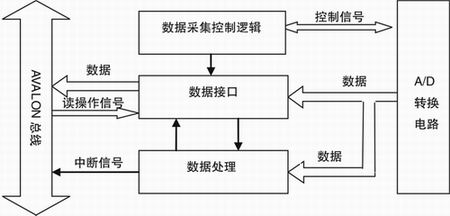

图1 模块功能框图

功能描述

        *数据采集控制逻辑：产生A/D转换需要的控制信号。
        *数据接口：提供一个外部A/D采集的数据流向AVALON总线的数据通道，主要是完成速度匹配，接口时序转换。
        *数据处理单元：此部分主要是提供一些附加功能，如检测外部信号或内部其它单元的工作状态，进行简单信息处理。

设计分析

数据采集控制逻辑

       在此以典型的模数转换芯片ADC0804为例，进行电路设计，ADC0804的数据宽度为8位，数据转换时间最快为100ms，转换时钟信号可以由内部施密特电路和外接RC电路构成的震荡器产生，也可以直接由外部输入，其频率范围：100KHz~1460KHz。在本设计中ADC0804的时钟为最大输入频率，控制信号时序如图2。

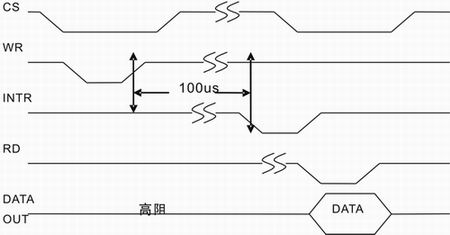

图2 ADC0804控制信号时序图

       由ADC0804的时序可知，转换过程由一个写信号启动，转换完成后，输出INTR信号，此时可以读取数据。之后即可进入下一个转换周期。由ADC0804的转换时间可知，其最大采集频率为10KHz，只要用户设置的采样频率不超过这个数值，ADC0804就可以正常的工作。

       因此设计时要注意两点：①写信号的频率要低于ADC0804的最大转换频率；②在写信号之后至少要有100ms的时延，才能输出读信号。

       在此，提出两种方法来实现ADC0804的控制信号时序：①主动模式—控制电路启动A/D转换后，在INTR信号的作用下，输出读信号CONTROL ENGINEERING China版权所有，同时从ADC0804的数据总线上读入数据，之后输出一个写信号，开始下一次转换。②被动模式—ADC0804的读写信号完全由控制电路按照固定的时序产生，与其自身输出无关。

数据接口

       相对于AVALON总线信号来说，A/D采样的速率非常低，而且，AVALON总线的接口信号和ADC0804数据输出的接口信号时序不一致。因此，要实现满足要求的数据通道，要做到两点：①数据缓冲，实现速率匹配；②信号隔离，实现接口时序的转换。解决这两点www.cechina.cn，可以将两端口通过一个异步的FIFO连接，该FIFO应该是可以在不同的时钟信号下进行异步的读写。这样的一个FIFO的实现可以在Quartus-II里面用ALTERA公司提供的FIFO Core进行定制。在本设计中，定制的FIFO模块如图3。

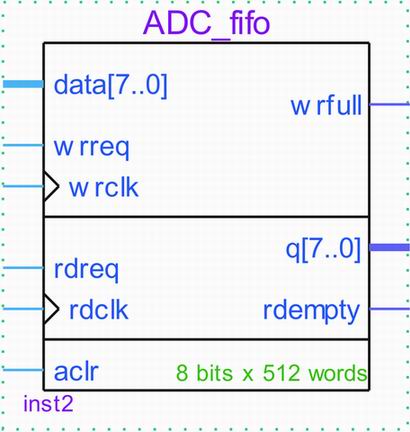

图3 FIFO模块

设计实现

         图4为在Quartus-II中设计实现的ADC0804数据采集接口控制模块的原理图。

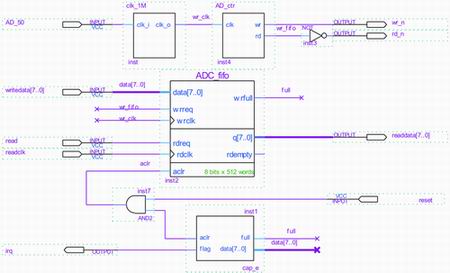

图4  A/D数据采集控制模块原理图

        其中read
