数字信号处理器(Digital Signal Processor，DSP)在图形图像处理、高精度测量控制、高性能仪器仪表等众多领域得到越来越广泛的应用，实际运用中，通常须将DSP采集处理后的数据传送到PC机，然后进行存储和处理。

       T1公司的TMS320VC33微处理器具有性价比高，同时，该芯片的I/O电平、字长、运行速度、串口功能具有大多数DSP的共同特点。本文针对TMS320VC33与PC RS-232的通讯，分析三种具体的接口电路和软件设计方法，实现高速DSP与低速设备的通讯：①通过TMS320VC33的通用I/O口实现通信；②通过TMS320VC33中可设置为通用I/O的串行引脚实现通信;③直接利用TMS320VC33的串口功能实现通信，在硬件和软件设计的基础上控制工程网版权所有，完成相关试验和调试，并达到预期的效果。

       采用通用I/O口实现

  &nb

sp;    PC的RS-232接口按照设定的固定波特率传送，RS-232串行口进行通信采用三线式接法，即RX(数据接收)、TX(数据发送)、GND(地)三个引脚，PC机按帧格式发送、接收数据，一帧通常包括1位起始位("0"电平)、5-8位数据位、1位(或无)校验位、1位或1位半停止位("1"电平)，起始位表示数据传送开始，数据位为低位在前、高位在后，停止位表示一帧数据结束。

TMS320VC33微处理器的串口帧格式没有起始位和停止位控制工程网版权所有，只有数据位，且数据位为高位在前、低位在后。利用TMS320VC33微处理器的通用I/O引脚实现串行通信时，须依据RS232的通信协议并结合DSP硬件资源编写相应的DSP程序。

       1．硬件设计

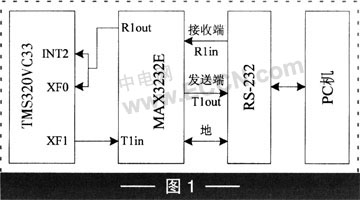

       TMS320VC33微处理器共有10个引脚可配置为通用I/O口CONTROL ENGINEERING China版权所有，其中XFO、XFl为专用的通用I/O口CONTROL ENGINEERING China版权所有，通过软件设计可实现XFO、XFl专用I/O口与RS232的串行通信，电路结构如图1所示。



       本文选用MAX3232E作为RS232C电平与TTL电平的转换芯片，R1in、T1out为RS232C电平，R1out、T1in为TTL电平，TMS320VC33微处理器的INT2引脚为外部中断脚，R10ut同时连接到INT2和XF0，即可利用传输的第一位触发TMS320VC33微处理器的外部中断。

       2．软件设计

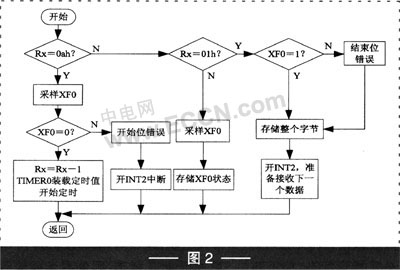

       假设系统已经完成初始化，数据接收流程如图2所示CONTROL ENGINEERING China版权所有，设传输速率为9600bit/s，一个起始位("0")、8位数据位、一个终止位("1")。数据传输时对起始位定时半位的时间，数据位第一位以后的定时周期设置为一个位的时间，保证每一位数据都在中间采样，与传统RS232串口传输方式不同，有利于降低传输的误码率。



       数据传输时，先判断Rx是否为OAh，即判断是不是传输起始位，若Rx=OAh，表明数据开始传输；接着判断XF0管脚的状态是否为"O"，若XF0=1CONTROL ENGINEERING China版权所有，则数据传输错误，重新接收下一个数据；若XF=0，则表示数据开始正常传输；然后将Rx-1CONTROL ENGINEERING China版权所有，同步刷新Rx中的内容，即Rx=Rx-1；同时，在TIMER0的周期寄存器和计数寄存器中存入定时整个位的时间常数，开定时器0的中断，定时时间一到，程序进入TIMER0的中断服务子程序，再判断Rx是不是终止位，若Rx为终止位，则开始继续接收新的数据，打开INT2，将TIMER0周期寄存器和计数寄存器中存放半位的时间参数；若Rx不是终止位，则继续接收数据位，直到Rx接收到终止位。

       数据发送程序与数据接收程序原理相同，此处略。

       串口引脚作为通用I/O口实现

       1．硬件设计

       TMS320VC33微
