电力设备的故障有多种多样,但大多数都伴有发热的现象。从红外诊断的角度看,通常分为外部故障和内部故障。众所周 知CONTROL ENGINEERING China版权所有,电力系统运行中,载流导体会因为电流效应产生电阻损耗,而在电能输送的整个回路上存在数量繁多的连接件、接头或触头。在理想情况下,输电回路中的各种连接件、接头或触头接触电阻低于相连导体部分的电阻,那么控制工程网版权所有,连接部位的损耗发热不会高于相邻载流导体的发热,然而一旦某些连接件、接头或触头因连接不良,造成接触电阻增大,该部位就会有更多的电阻损耗和更高的温升,从而造成局部过热。此类通常属外部故障。
外部故障的特点是:局部温升高,易用红外热像仪发现,如不能及时处理,情况恶化快,易形成事故,造成损失。外部故障占故障比例较大。
所谓高电压电器设备的内部故障www.cechina.cn,主要是指封闭在固体绝缘以及设备壳体内部的电气回路故障和绝缘介质劣化引起的各种故障。由于这类故障出现在电气设备的内部,因
内部故障的特点是:故障比例小,温升小,危害大,对红外检测设备要求高。
根据相关单位提供的长期实测数据及大量案例的综合统计CONTROL ENGINEERING China版权所有,电力设备外部热缺陷一般占设备缺陷总指数的90%~93%,内部热缺陷仅占7%~10%左右。
在电力行业,很早就将热像仪运用于设备的安全检修上,通过其对电气设备和线路的热缺陷进行探测,如变压器、套管、断路器、刀闸、互感器、电力电容器、避雷器、电力电缆、母线、导线、组合电器、绝缘子串、低压电器以及具有电流、电压致热效应或其他致热效应的设备的二次回路等,这对于及时发现、处理、预防重大事故的发生可以起到非常关键而有效的作用。
所谓电气设备热缺陷,通常是指通过一定手段检测得到,由于其内在或外在原因所造成的的发热现象。
根据缺陷所产生的原因不同,我们通常归纳为3 种:一种是长期暴露在空气中的部件,由于温度湿度的影响,或表面结垢而引起的接触不良,或由于外力作用所引起的部件损伤,因而使得的导电截面积减少而产生的发热。如接头连接不良,螺栓,垫圈未压紧;长期运行腐蚀氧化;大气中的活性气体、灰尘引起的腐蚀;元器件材质不良,加工安装工艺不好造成导体损伤;机械振动等各种原因所造成的导体实际截面降低;负荷电流不稳或超标等。
另一类是由于电器内部本身故障,如内部连接部件接触不良导致的电阻过大;绝缘材料老化、开裂、脱落;内部元件受潮,元气件损耗增大;冷却介质管路阻塞等等。

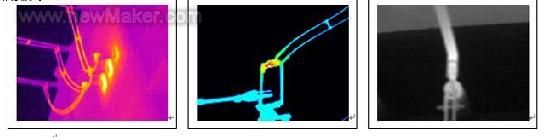

对于那些可以直接观察到的设备及元气件,红外热像仪都能够发现所有连接点的热隐患。对于那些由于被遮挡而无法直接看到的部分,则可以根据其热量传递到外面部件上的情况加以分析,从而得出结论。由于现场的实际情况千变万化,即便你通过热像仪得到了一张有热点的图片,要想作出一个精确的判断,可能会受许多因素的影响。如当前的温度,风量控制工程网版权所有,负荷等情况。我们可以根据不同的特点,作相关的分析,作出相应的判断如:
为保证电力生产安全高效运行,对电力设备状态检修提出了更高的要求。由于状态检修主要依赖于对运行中设备的状态检测以及在线监测手段,所以,电力设备运行状态检测和在线监测在电力安全生产中始终起着重要的作用。红外成像技术作为一门新技术,在电力设备运行状态检测中有着无比的优越性。红外成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断,它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像。由于设备的热像图是设备运行状态下热状态及其温度分布的真实描写,而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征,因而。采用红外成像技术可以通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。
采用红外成像技术可开展以下电力设备状态检测与故障诊断工作。
● 高压电气设备运行状态检测与内、
