您的下一个嵌入式系统设计项目需要的是什么:是可以让您轻松地定制设计的灵活的系统元件,还是额外的性能空间,以便您在设计周期中加入更多的功能?为什么要让自己承受过度的开发压力,并且只能舍此取彼呢?软处理和IP定制能够为同时确保灵活性和高性能提供了最佳的解决方案,将定制设计的概念和协处理带来的性能加速结合起来。
分立处理器只能提供固定的外设选择,并且一些性能受到时钟频率的限制。在嵌入式FPGA所提供的平台上,您可以创建一个具有大量定制处理器核、灵活的外设、甚至协处理减负引擎的系统。现在,您能设计出一个不折不扣的定制处理系统--不仅满足最具挑战性的项目要求,而且能够冲破性能极限控制工程网版权所有,与此同时,通过使用FPGA硬件实现加速的软件指令最大限度地提高系统的性能。随着FPGA架构的加速,从前的限制便不复存在。
灵活性
除了在XilinxVirtexTM平台的FPGA中所提供的高性能PowerPCTM硬件处理核和使用汇编语言编程的占位空间更小的PicoBlazeTM微控制器外,Xilinx公司还提供一种可定制的通用32位RISC处理器。由于可以使用Virtex或S

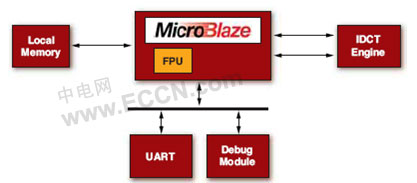

图1-简化的MicroBlaze框图
在"2006年嵌入式系统大会"的论文汇编中有一个FIR滤波器的设计示例,其中,MicroBlaze系统包含一个可选的符合IEEE754标准的内部浮点单元(FPU),从而大大提高了该处理器核上仅可由软件执行的操作的性能。通过加入可选的MicroBlaze元件,可以迅速地提高应用程序的性能。
这些可选内部元件的另外一个优势就是它们得到MicroBlazeC编译器的全面支持,因此不必改变源代码。在这个FIR滤波器设计示例中,由于调用外部C代码库的浮点函数的操作被使用新的FPU的指令自动取代,因此加入FPU和对设计的重复编译意味着直接的性能提升。
与软件重新编码方法相比,使用专用硬件处理单元,能够将完成特定任务所需的时钟周期数减少几个数量级,从而提高处理器的性能。图1的简化图显示了一个带有内部FPUIP核、本地存储器核和像UART或JTAG调试端口这样的可选外设的MicroBlaze处理系统。由于系统是可定制的,我们可以方便地实现Xilinx处理器IP产品目录中所包含的多个UART或其他的IP外设核,其中包括DMA控制器、IIC、CAN或DDR存储器接口等。
该IP产品目录提供了门类齐全的其他处理IP(桥、仲裁器、中断控制器、GPIO、定时器和存储器控制器等),以及适用于每个IP核的可定制选项(例如波特率和奇偶校验位),以对元件的特性、性能和尺寸/成本进行优化。此外,您还能设置与处理核相关的时钟频率、调试模式、本地存储器容量、高速缓存和其它选项。仅仅增加一个FPU核,我们就能创建一个可将前文所提到的FIR的实现从8,500,000个CPU周期优化至177,000个CPU周期的MicroBlaze系统,这样,在不改变C代码源文件的情况下即可将性能提高48倍。
在第二个示例中控制工程网版权所有,我们将构建另外一个设计模块CONTROL ENGINEERING China版权所有,实现一个面向MP3解码器的IDCT引擎,这一设计可使应用模块的速度加快一个数量级。
您可以使用图2中所示的开发工具,方便地创建上文提到的两个处理器平台。这个集成式软件/硬件开发工具包括一块直接支持PowerPC和MicroBlaze处理器设计的Virtex-4参考板。开发工具还包括所有的编译器和所需的FPGA设计工具,以及IP目录和用作预校准的参考设计。
再加上JTAG探测器和系统电缆,此开发工具能够让您在开始编辑和调试自己的设计变更之前,轻松构建和运行一个工作系统。不同器件和板卡的开发工具,可从Xilinx公司及其分销商以及第三方嵌入式系统合作伙伴那里得到。

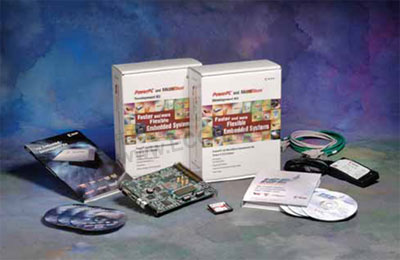

图2-集成式硬件/软件开发工具
查明瓶颈和实现协处理
MicroBlaze处理器是EDN公司2005年的百件热门产品之一www.cechina.cn,使用获得IEC(国际工程协会)大奖的XilinxPlatformStudio(XPS)嵌
