随着互联网技术近年来的不断发展，机电设备融入互连网，并对其进行远程监控得到了广泛应用。基于嵌入式WEB的远程监控是在传统远程监控的基础上又融合了Web和嵌入式技术，可提供比传统远程监控更为强大的功能，将成为今后远程监控技术发展的主流方向。Web技术弥补了传统监控系统的不足，致使运用Web技术实现设备的远程监控，已经越来越多地成为设备监控系统不可或缺的一部分。嵌入式设备的Web服务为现场设备的数据采集、监控、诊断和维护开辟了一个新的领域。
　　基于嵌入式Web的工业洗衣机远程监控模型
　　基于嵌入式Web的远程监控思想是在机电设备中实现HTTP 服务，将其转化成Web Server嵌入到被控设备中，为Internet或局域网用户提供基于Web 的图形化管理接口，从而省去了专用客户端管理软件，实现对接入到网络中各种设备的统一管理。用户可以通过现有的公共通信网络，不受地域限制，使用标准的Web浏览器作为接口直接访问机电设备上的Web服务器，实现对网络中各个节点现场设备的远程监控、诊断与维护。

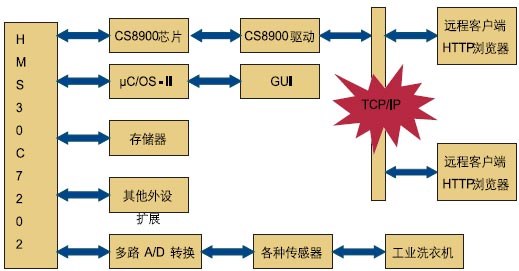

图1：基于嵌入式WEB 的工业洗衣机远程监控的总体结构图

　　一般工业洗衣机的基本功能有：人机接口、电机控制、阀控制、洗衣机状态检测、温度检测和水位检测。要实现远程监控和远程故障诊断，洗衣机还应具有网络功能。要实现智能控制，即在洗涤过程中控制器能根据洗涤物的多少、脏污程度和脏污性质自动给出最佳洗涤方案，这就要求洗衣机具有浑浊度检测和布质布量检测功能。通过上述分析，要实现工业洗衣机的基本功能以及智能化和网络化，嵌入式系统至少要有以下接口：LCD接口、触摸屏接口（矩阵键盘接口、LED指示灯接口）、RS-232或RS485接口、UART接口、3路AD输入、21路数字量输出、8路数字量输入（两个可作为中断源）及Ethernet接口，基于嵌入式WEB的工业洗衣机远程监控的总体结构图如图1。
　　硬件设计
　　随着嵌入式微处理器的发展www.cechina.cn，出现了Power PC、68K、MIPS、ARM等一系列低功耗、高性能的嵌入式CPU。因此选择低成本的32位ARM系列嵌入式处理器，不但价格低廉CONTROL ENGINEERING China版权所有，而且功耗低、处理速度快，应用前景广泛，比较适合远程监控需求。在工业洗衣机的远程监控的系统中选用韩国现代公司的HMS30C7202（32位RISC 微处理器），这是一款具有高性价比的芯片。该芯片内集成了ARM7TDMI CPU核，存储器管理单元（MMU），8KB的高速缓冲存储器以及写缓冲器。并具有丰富的接口：支持STN和TFT的LCD、触摸屏、矩阵键盘、鼠标、LED指示灯、LAN、CAN、USB、RS-232、RS-485、红外、24路继电器输出、10路数字量输入、3路模拟量输入和2路PWM输出。为实现远程网络监控，系统底层网络接口芯片采用CS8900A及外围电路实现,本系统中网络接口芯片CS8900A工作于16位模式。工业洗衣机远程监控智能控制系统硬件框图如图2。

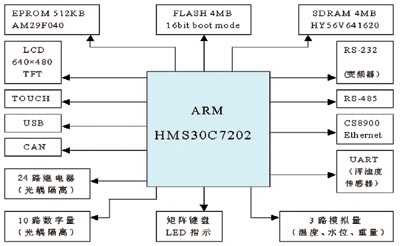

图2：工业洗衣机远程监控智能控制系统硬件框图

　　软件设计
　　软件设计的核心工作是在上述硬件平台上建立嵌入式WEB服务器,实时响应用户的请求。除此之外还要实现工业洗衣机的智能控制。工业洗衣机系统需要进行多个参数的检测，需要使用多个传感器，每一个传感器的参数检测和数据传输方式也各不相同。并且在洗涤过程中有很多需要控制的部件，如变频器、各种阀等；在系统中各功能模块关系复杂，任务多www.cechina.cn，而且各种需求间有并发关系。另外，还有网络功能。因此有必要引入嵌入式操作系统。本系统选用μC/OS-II嵌入式操作系统，它是一个多任务强实时的开源操作系统CONTROL ENGINEERING China版权所有，经裁减、移植与补充后形成工业洗衣机的专用实时操作系统。网络通信协议TCP/IP采用源码公开的1wIP协议栈，并针对具体需求进行优化设计。为了得到人性化的本地操作用户界面，采用了一种开源的图形用户界面μC/GUI，它与μC/OS-II有很好的接口配合，功能完善。因此，工业洗衣机智能控制器软件由四部分组成：实时操作系统μC/OS-II、硬件驱动程序、API函数和应用程序。具体结构如图3：

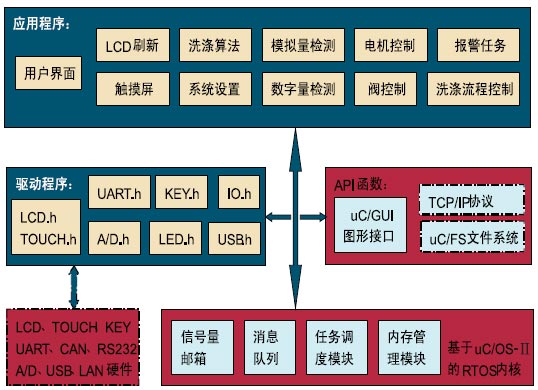

图3：工业洗衣机系统软件框图

　　嵌入式操作系统
　　mC/OS-II是一个源代码公开的占先式多任务微内核RTOS,每个任务具有不同的优先级，能够很好的满足实时性需求。与其它实时操作系统相比，mC/OS-II结构简单、容易移植www.cechina.cn，广泛运用于工业控制的各领域。在将mC/OS-II（V2.51）移植到HMS30C7202上的主要工作是修改三个和ARM体系结构相关的文件，OS_CPU. H，OS_CPU_C.C和OS_CPU_A.S。OS_CPU.H主要包含编译器相关的数据类型的定义、堆栈类型的定义以及几个宏定义和函数说明。而OS_CPU_C.C中则包含与移植有关的C函数，包括堆栈的初始化函数和一些钩子（hook）函数的实现
