关键词：DCS MACS SmartPro　Facview  Conmaker　组态　瓶片生产

　　和利时系统工程股份公司DCS系统--MACS(Meet-All-Customers-Satisfaction)系统融合了现场总线技术和开放计算机与网络处理技术，是有多个"域"连接而成的分布式控制系统。每个域以系统服务器对为中心，构成一个Client/Server结构的系统，完成相对独立的控制或采集处理功能。

　　MACS的一个域是由系统网络连接的工程师站、操作员站、系统服务器、打印服务站、现场控制站、通信控制站等组成，每个域均具有一定独立性，可通过指定域名来定义各站所属的域。在单域情况下，MACS系统的管理网络和系统网络可合二为一控制工程网版权所有，共享一条物理介质。其中现场控制站是MACS系统直接与现场打交道的、规模较大的I/O处理系统，是一个具有信号采集、回路调节、逻辑联锁、顺序控制及本地操作功能的现场控制设备。现场控制站标准配置为两个主控单元，每个主控单元带两路接口，形成双冗余网络：主控单元互为热备份，同时接受网络数据控制工程网版权所有，一个单元作控制运算，另一个处于监视状态。一旦工作中的主控

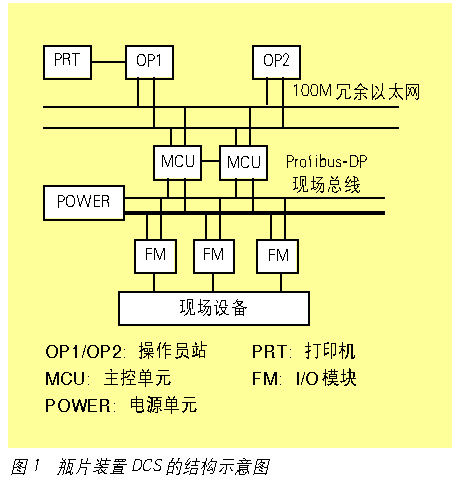

　　瓶片装置DCS系统的结构示意如图1所示。

　　一 MACS SmartPro DCS

　　1. MACS SmartPro DCS主要硬件

　　(1)系统总体结构

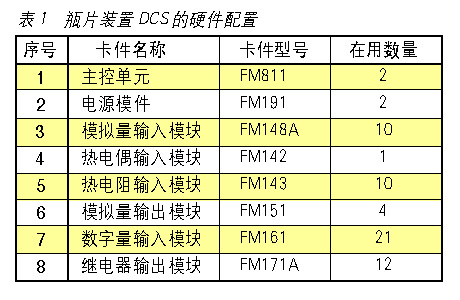

　　本文采用的MACS SmartPro DCS系统是一套中小型系统，由一系列硬件构成，通信控制站接收来自基础切片输送、固相缩聚主装置、成品切片输送、公用工程和热媒站的通信数据，并通过操作员站进行运行状态的监控。通过对生产装置运行状态的监测和统计，完成各种信号的综合处理，包括接受来自操作员的键盘、鼠标信息，进行画面显示切换，或输入操作员的命令和参数，修改系统运行参数实现对系统人工干预控制工程网版权所有，如在线参数修改、控制调节等。瓶片装置DCS系统硬件配置如表1示。

　　(2)操作站

　　采用基于中文Windows NT4.0或Windows 2000环境的工业PC机，用于局域型控制系统监视、操作和组态编程。其CPU采用了PentiumⅢ芯片、内存128M、硬盘10G，串行口：COM1、COM2。

　　(3)主控单元FM811

　　FM811是基于QNX操作系统的Pentium级冗余工控机，具有较强数据处理能力和网络通信能力，是现场控制站的核心单元。主要有以下部分组成：机壳、无源底板、电源模块、CPU卡、100M以太网卡、FB121DP主站卡、FB193多功能卡、FB194状态显示卡等。主控单元的前面板为一些指示灯，表示控制单元的状态：POWER(绿)、STANDBY(黄)、RUN(绿)、ERROR(红)。

　　(4)装置应用输入输出卡件(表2)。

　　模拟输入卡FM 148A：可接4～20mA的信号源、二线制变送器和信号。最多通道数8路。

　　热电偶输入卡FM 142：它是8路热电偶输入卡，可接多种热电偶，防混淆位置为5。

　　热电阻输入卡FM 143：它是8路热电阻输入卡，可接Cu50和Pt100型热电阻，防混淆位置为5。

　　模拟输出卡FM151：它是8路模拟输出卡，输出4～20mA或0～5V信号控制工程网版权所有，通过现场总线Profibus-DP与主控单元相连，防混淆位置为4。

　　数字量输入卡FM161：它是16路接点输入卡，输入信号可是干接点CONTROL ENGINEERING China版权所有，也可是晶体管输入，防混淆位置为1。模块加电时，其面板上的状态指示灯RDY和COM显示当前的工作和通信状态，面板上标号为1～16的16个指示等分别表示通道0～15的输入状态，亮表示开关闭合，灭表示开关断开。

　　继电器输出卡FM171A：它是16路接点输出卡，本模块通过现场总线与主控单元相连，由模块内的CPU对输入进行处理。防混淆位置为6。模块加电时，其面板上的状态指示灯RDY和COM显示当前的工作和通信状态，面板上标号为1～16的16个指示等分别表示通道0～15的输入状态，亮表示开关闭合，灭表示开关断开。

　　2. MACS SmartPro DCS组态软件

　　MACS组态软件包运行于工程师站上，操作系统为中文Windows NT4.0或Windows2000。SmartPro在控制站和操作站采用两套相对独立的软件：Conmaker和Facview。Conmaker是系统控制站组态工具软件，可为用户提供SFC(顺序流程图)、FBD(功能块图)、LD(梯形图)、ST(结构文本)等方式进行控制组态。系统本身提供绝大部分常用的控制算法，以及方便的自定义模块功能。用户可根据需要采用以上4种语言编制复杂控制模块并嵌入系统。整个软件系统设计全部采用模块化结构，层次清晰
