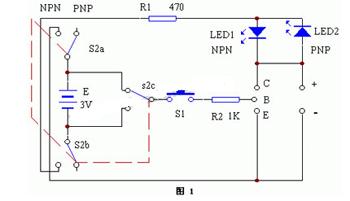

本测试器可用来测试晶体三极管、二极管、LED、(单双向)可控硅、电容和开关的通断特性www.cechina.cn,电路见图1。
测晶体三极管时,将引脚分别插入C、B、E,并根据三极管类型置好NPN/PNP开关,按下S1,如晶体三极管良好,相应的LED便会发光。
测二极管时,阳极和阴极分别接在“+”和“-”端,开关置于NPN位置,LED1应发光。
测LED时www.cechina.cn,将LED的阳极和阴极分别插入B、E,开关置于NPN位置,按下S1,被测LED应发光。
测单向可控硅时,将开关置于NPN位置,将引脚A、K、G分别连接C、E、B,按下S1放开后,LED1应仍保留在发光状态。
测双向可控硅时CONTROL ENGINEERING China版权所有,将开关置于NPN位置,将引脚T1、T2、G分别连接C、E、B,按下S1,LED1应发光,松开后应熄灭。
测电容时,将电容两端在分别连接“+”和“-”端,来回掀动NPN/PNP开关,LED1和LED2应轮
测开关通断时www.cechina.cn,NPN/PNP开关置于任意位置,将被测开关接入“+”和“
-”,如待测开关闭合且是好的控制工程网版权所有,根据NPN/PNP开关位置的不同,LED1或LED2就发光,否则开关未闭合或开关已坏。
