从CPU的指令执行频率上看，算术逻辑单元、程序计数器、协处理器是CPU中使用频率最多的模块，而加法器正是这些模块的核心部件，几乎所有的关键路径都与之有关，因而设计一种通用于这些模块的加法器是整个CPU设计中关键的一步。为此，笔者根据32位CPU的400MHz主频的要求，结合CPU流水线结构，借鉴各种算法成熟的加法器，提出一种电路设计简单、速度快、功耗低、版图面积小的32位改进定点加法器的设计方案。

　　1 设计思想

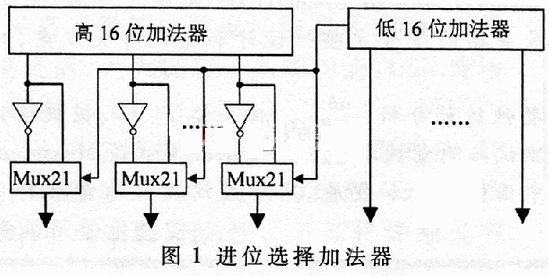

　　对于高性能CPU中使用的加法器，速度显然是第一位的，所以考虑采用并行计算的方法，并且在电路的设计上采用少量的器件来获得速度上的巨大提升。从面积有度出发，链式进位加法器（Ripple-Carry Adder）的器件最少，面积最小，版图工作量也最小www.cechina.cn，可是由于加法器的高位进位要等待低位的运算结束后才能得到，所以没有办法在速度上达到要求。鉴于此，采用类似于链式加法器的结构。    省先从进位选择加法器（Carry-Select Adder）得到提示，将32位加法器一分为二，分为低16位加法器和高16位加法器，再将低16位加法器的进位输出

作为选择信号，用于选择高16位加法器的和及第27位的进位输出（这个进位输出要在溢出逻辑判断中使用，而普通的加法器则不用产生进位）。通过这样的处理，将一个32位的加法器简化就成了两上16位的加法器，如图1所示。

　　另外，从超前进位加法器（Carry-Look-Ahead Adder）获得提示，在超前进位加法器中引入中间变量G和P用于加速进位链的速度。而G和P在逻辑表达式上与前一级的进位无关，只与每一级的操作数输入有关，而且它们又是构成本级进位的必要部分。在微处理器的数据通道上，数据传输是并行进行的，即两个32位操作数几乎同一时间到达时加法器。所以，G和P不论是加法器的最低位还是加法器的最高位，几乎都可以在相同的时间内得到，因而进位链上就可以借鉴这个特点加速进位的传递。以一个四位加法器为例，有如下的逻辑推导过程：

　　C4=C3P4+G4=（C2P3+G3）·P4=G4=C2P3P4+G3P4+G4=(C1P2+G2) ·P3·P4+G3P4+G4=C1P2P3P4+G2P3P4+G3P4=(C0P1+G1) ·(P2P3P4)+(G2P3P4+G3P4+G4)=C0·(P1P2P3P4)+(G1P2P3P4+G2P3P4+G3P4+G4)

　　令上式中P1P2P3P4为Pgroup，G1P2P3P4+G2P3P4+G3P4+G4为Ggroupwww.cechina.cn，如果将32位加法器划分为若干的小块，则每一个小块都可以有自己相对应的Ggroup和Pgroup。由此可知对于整个加法器的时延来说，关键路径的时延总值可以由三部分组成：①产生Ggroup和Pgroup的时延；②进位传递逻辑上的器件时延；③加法器进位链上的导线时延。对于这三类时延，时延①与时延（②+③）存在重叠的部分，于是使这两类时延合理衔接CONTROL ENGINEERING China版权所有，可以使得进位链上的逻辑级数最小，从而使得电路上的传输时延达到最小上。

　　2 具体实现

　　2．1 4位加法器模块的实现

　　在具体的电路设计中，先将32位数据通道划分成了高低两部分，然后以4位为单位划分成更小的模块。这些模块在结构上是基本一致的，但在功能上要完成本模块四组操作数（A[k:k+3]和B[k:k+3]）与进位Ck的加法运算，并要产生模块的中间变量Ggroup和Pgroup的运算。

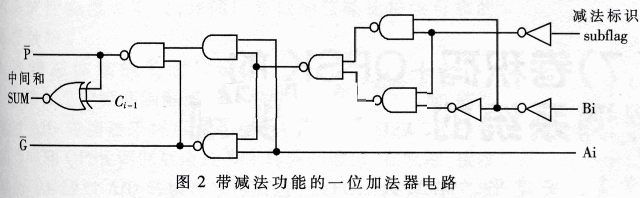

　　对于单一的每一位，定义它的G和P分别为：Gi=AiBi,Pi=Ai+Bi,加法器的和SUMi=Ai+Bi+Ci-1=Pi+Ci-1,考虑到器件的实际驱动能力www.cechina.cn，结合加法器的另一个功能--减法运算，设计出如图2所示的带减法功能的一位加法器电路。

点击看原图

　　设计的4位加法器进位链如图3所示，除C0外，输入（Pi和Gi）都是由图2的一位加法器产生的CONTROL ENGINEERING China版权所有，所有4位进位链Ci都按超前进位加法器连接方式直接接入相应位置。由此可以看出，进位信号到达各位的逻辑级数是相当的，只要在进位信号到达之间使所有的中间信号Gi和Pi都能及时产生，就能及时得到每一位的和（SUM）。

点击看原图

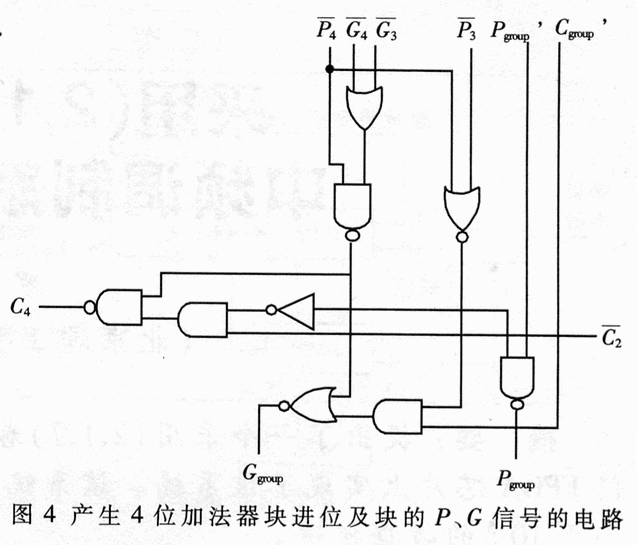

　　图4是产生4位加法器块进位及块的Ggroup和Pgroup信号的电路。借鉴于超前进位加法器的传递逻辑电路，可知并不是所有的4位加法器都需要向它的下一个模块传送进位信号，而只要产生传递进位所需的Ggroup和Pgroup信号即可。而有些位置，由于进位链设计的实际需要，要需要利用4位加法器模块产生的进位信号，而不必采用传递逻辑产生的进位信号，而不必采用传递逻辑产生的进位信号，具体的情况还是有区别的。为了充
