1 引脚说明

CT8022有128条管脚，分为6类。

（1）主机接口引脚

HSTDB0～7：主机数据总线。

HSTAB0～3：主机地址线。其中HSTAB0用来选择16位控制字的高8位或低8位，当为0时选择低8位，为1时选择高8位。

HSTRDN：主机读允许信号。允许主机从由HSTAB1～3译码后所选择的主机接口寄存器中读出数据。

HSTWRN：主机写允许信号。允许主机向由HSTAB1～3译码后所选择的主机接口寄存器中写入数据。

HSTCSN：主机接口选中信号。在对CT8022读写时控制工程网版权所有，该引脚与HSTRDN，HSTWRN和HSTAB0～3共同作用。当HSTCSN有效时www.cechina.cn，HSTAB0～3应保持不变。在DMA方式时，此信号应置为无效。

（2）数据／程序存储器引脚

MDB0～15：外部数据存储器数据总线。

ADDR0～15：外部数据存储器地址总线。

BSEL：外部数据总线字节选择。当外接非16位宽度的内存时该引脚有用。

DRDN：外部数据存储器读允许。

DWRN：外部数据存储器写允许。

PRDN：外部程序内存读允许。

PRWN：外部程序内存写允许。

CREADN：同时读取外部程序和数据存储器引脚。

DCSN：外部数据存储器片选信号。不用时接地。

（3）时钟引脚

SLK：CODEC接口移位时钟。

FSYNC：CODEC接口帧同步时钟。

XIN：晶体／外部时钟输入。

XOUT：晶体输出端。

CLKOUT：CT8022语音压缩芯片的核心频率。由内部频率45．056MHz分频得到。分频因子可通过命令设置。

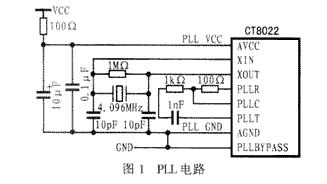

PLLR，PLLC，PLLT，AVCC，AGND：PLL支持管脚。连接方法如图1所示。

PLLBYPASS：禁用内部PLL。用于XIN端直接外接90．112MHz时钟时用。

（4）CODEC引脚

DX0：用于串行输出已解压信号至CODEC0。

DR0：用于从CODEC0串行输入8／16bit格式信号。

DX1：用于串行输出已解压信号至CODEC1。

DR1：用于从CODEC1串行输入8／16bit格式信号。

（5）DMA引脚

TXDREQ：DMA发送请求信号。数据的传输可采用DMA方式或主机访问方式。具体方式可在初始化时通过向硬件控制寄存器（HCR）写控制命令来控制。

TXDACKN：DMA发送允许。

RXDREQ：DMA接收请求信号。 RXDACKN：DMA接收允许信号。
