一、前言
大部份建筑物在一年当中,只有几十天时间,中央空调处于最大负荷。中央空调冷负荷,始终处于动态变化之中,如每天早晚、每季交替、每年轮回、环境及人文等因素都实时影响着中央空调冷负荷。一般,冷负荷在5~60%范围内波动,大多数建筑物每年至少70%的时间是处于这种情况。而大多数中央空调,因系统设计多数以最大冷负荷为最大功率驱动。这样,就往往造成实际需要冷负荷与最大功率输出之间的矛盾,实际造成巨大能源浪费,给使用方造成巨额电费支出,增加经营者的成本,降低经营竞争力。
本文介绍了AB变频器PF400在中央空调系统的水循环、变频风机和冷却塔风机中的设计和应用。
二、PF400在中央空调水循环系统的设计
中央空调系统的水循环系统主要分为冷冻水(或热水)循环系统、冷却水循环系统,智能变频柜主要控制的对象为冷冻水(热水)回路和冷却水回路。如下图所
图一 中央空调水循环控制原理
1、冷冻水循环的控制
由冷冻泵及冷冻水管道组成,从冷水机组流出的冷冻水由冷冻泵加压送入冷冻水管道,在个房间内进行热交换CONTROL ENGINEERING China版权所有,带走房间内热量,从而使房间内的温度下降。
冷冻水泵的控制方式为:最高层(或最不利端)压力控制
在高层的中央空调系统中,由于各层的空调机想对应于热负载的变动开闭冷水进口阀,以此调节室温。由于冷冻水的流量经常发生变化,引起最高层水压的较大变化,为了解决该问题,需要控制冷水泵的出水阀,以保持最高层水压大致恒定,但大多数应用场合,都是保持出水阀门开度一定,任随压力变化。如果这样,会导致压力损失大,效率低。此时若采用转速控制,以保持最佳压力CONTROL ENGINEERING China版权所有,可防止压力损失并较大幅度提高效率并取得好的节能效果。
2、冷却水循环的控制
由冷却泵及冷却水管道及冷却塔组成。冷水机组进行热交换,是水温冷却的同时,必将释放大量的热量。该热量被冷却水吸收,是冷却水温度升高。冷却泵将升了温冷却水压入冷却塔,使之在冷却塔中与大气进行热交换,然后再降了温的冷却水,送回到冷水机组。如此不断循环,带走冷水机组释放的热量。
冷却水泵的控制方式为:恒温差控制。
由于冷却塔的水温是随环境温度而变化的控制工程网版权所有,其单侧水温不能准确地反映冷冻机组产生热量的多少。所以,对于冷却水泵,以进水和回水的温差作为控制依据控制工程网版权所有,实现进水和回水间的恒温差控制是比较合理的。温差大www.cechina.cn,说明冷冻机组产生的热量大,应提高冷却泵的转速,增大冷却水的循环速度;反之则应该降低转速。
3、变频控制原理

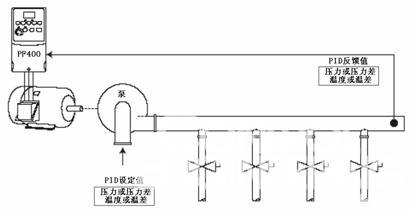

从以上的分析可以知道,对于中央空调水循环系统的变频控制一般都采用恒压力差或恒温差闭环控制,PF400变频器有一个内置的PID控制回路,用来使过程反馈的压力差或温度差与设定值保持一致。具体示意如图二:
图二 水循环变频控制示意
在PF400的PID控制中,比例运算是指输出控制量与偏差的比例关系。积分运算的目的是消除静差,只要偏差存在,积分作用将控制量向使偏差消除的方向移动。比例作用和积分作用是对控制结果的修正动作,响应较慢。微分作用是为了消除其缺点而补充的。微分作用根据偏差产生的速度对输出量进行修正,使控制过程尽快恢复到原来的控制状态,微分时间是表示微分作用强度的单位。
4、节能预估
根据流体力学原理,流量Q与转速n的一次方成正比,管压H与转速n的二次方成正比,轴功率与转速n的三次方成正比。即
Q=K1*n
H=K2*n2
Ps=K3*n3
当所需流量减少,离心泵转速降低时,其功率按转速的三次方下降。如所需流量的80%,则转速也下降为额定转速的80%,而轴功率降51。2%;当所需流量为而
