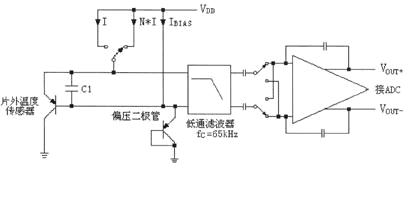

图：2使用片外温度传感器的电路连接图
　　图2显示了使用片外温度传感器的电路连接图。图中用一个衬底三极管作为片外传感器控制工程网版权所有，用以监控微处理器的温度（应注意的是如果使用的是分立式三极管，其集电极不应接地而是要连接在基极上）。为了避免测量中对地噪声的干扰，传感器的负端接三极管后再与地连接CONTROL ENGINEERING China版权所有，这是利用二极管的内部偏压特性。电容C1可被视为噪声滤波器，其平均值可取2200pF（但不要超过3000pF）。

　　为了测量ΔVbe可用一开关在I与N×I之间进行切换，其输出通过一个65kHz低通滤波器去除噪声。然后，经过削波漂移补偿放大器（chopper-stabilized amplifier）进行信号放大和波形整流，在经AD转换后以8位二进制补码形式输出。

　　片内温度传感器的信号处理过程与此相同。

　　2. 温度数据初始化
　　ADC的LSB（最低有效位，Least Significant Bit）与1℃相关控制工程网版权所有，所以理论上ADC的测量范围是从-128℃到+127℃；但由于器件的最大转换率的限制，实际上其测量范围是从-65℃到+127℃。具体数据如表2所示。
　　3. 寄存器

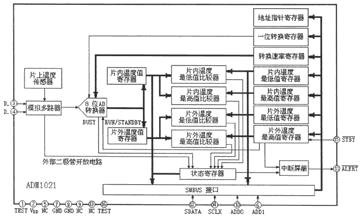

　　ADM1021有9个寄存器，分别存储片内/片外温度测量的结果、片内/片外温度限定值的上限和下限以及器件的配置参数。表3给出了这些寄存器的具体说明。

　　ADM1021的寄存器有双重地址，其读地址和写地址不同，任何试图对读地址写操作或对写地址读操作都将导致非法错误。此外，寄存器中0Fh以上的地址保留用做出厂时测试使用或留待以后使用，不可以被写入。

　　4. 串行总线接口
　　ADM1021的控制是依靠串行总线完成的，ADM1021可以借此与从属部件器件相连，也可被主控器件控制。

　　5. 地址引脚
　　通常，每个SMBus器件有一个7位地址，当主控器件将地址通过总线送出后，从属器件会有所应答。ADM1021有两个地址引脚ADD0和ADD1可以选择使用，故几个ADM1021可以使用一条总线以避免其他器件的影响
