1 引言
本课题来源于北京普析通用公司。由于该公司现有光谱仪器的单机版(如1810和T6等)采用的是并行口打印技术,而随着USB打印机技术的逐渐普及,并行口打印机越来越少www.cechina.cn,有些用户原有的打印机只是USB接口而非并行口,因此现有仪器对打印机的支持不能适应用户需要。为了使该公司的并行口仪器直接和USB打印机相连,笔者设计了一种 LPT-USB打印机驱动器,实现并口仪器与USB打印机的连接。
笔者利用单片机和USB总线接口器件实现LPT-USB打印机驱动器的设计。利用该设计将能够实现并行打印口数据在USB打印机上的直接打印,克服了有些并口仪器必须连接并口打印机才能打印的弊端,极大地方便了用户的使用。
2 CH375的特点及工作原理
2.1 CH375的特点
CH375 是一个USB总线通用接口电路,支持HOST主机方式和SLAVE设备方式。CH375内部集成了PLL倍频器、主从USB接口SIE、数据缓冲区、被动并行接口、异步串型接口、命令解释器、控制传输的协议处理器、通用的固件程序等。在本地端,CH375具有8位数据总线和读、写、片选控制线及中断输出
(1)全速USB-HOST主机接口符合USB1.1,支持动态切换主机与设备方式,外围元器件只需要1个晶体和2个电容;
(2)主机端点输入和输出缓冲区各有64字节,支持常用的12Mb/s全速USB设备;
(3)支持USB设备的控制传输、批量传输、中断传输;
(4)自动检测USB设备的连接和断开,提供设备连接和断开的通知;
(5)内置控制传输的协议处理器,简化常用的控制传输;
(6)并行接口包含8位数据总线,4线控制:读选通、写选通、片选输入和中断输出;
(7)串行接口包括串行输入、串行输出和中断输出,支持通信波特率的动态调整。
(8)支持5V电源电压和3.3V电源电压。
2.2 CH375的工作原理
如图1所示,CH375通过被动并行接口电路可以方便地挂接到各种8位单片机、DSP、MCU的系统总线上,并且可以与多个外围器件共存。并口信号线包括8 位双向数据总线D7-DO、读选通输入RD、写选通输入WR、片选输入CS、中断输出INT及地址输入线AO。CH375的RD和WR可以分别连接到单片机的读选通输出引脚和写选通输出引脚。INT可以连接到单片机的中断输入引脚www.cechina.cn,中断请求是低电平有效。当CS、RD及AO都为低电平时,CH375中的数据通过D7-DO输出;当CS和WR以及AO都为低电平时,D7-DO上的数据被写入CH375;当CS、WR都为低电平而A1为高电平时,D7-DO上的数据被作为命令码写入CH375。
3 硬件电路设计

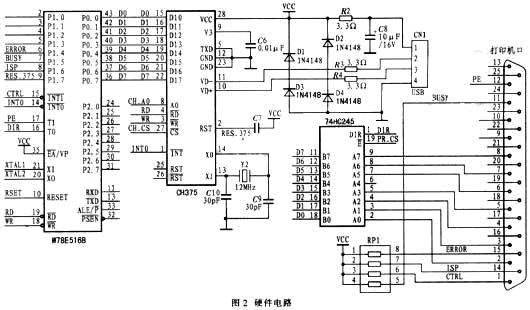

图2所示为单片机通过CH375控制USB打印机的硬件电路。CH375通过被动并行接口电路挂接到8位单片机的系统总线上CONTROL ENGINEERING China版权所有,CH375的TXD引脚接地,使CH375工作于并口方式。CH375的8位双向数据总线D7-DO直接与单片机的PO数据口相连,RD和WR分别连接到单片机的读选通输出引脚和写选通输出引脚。片选信号CS连接到单片机的P2.6引脚www.cechina.cn,该引脚为低电平时选通CH375。INT可以连接到单片机的中断输入INTO引脚,中断请求是低电平有效。地址输入线AO连接至单片机的P2.5引脚,当AO引脚为高电平时选择命令端口,可以写入命令,当AO引脚为低电平时选择数据断口,可以读写数据。
采用74HC245型三态双向总线驱动器作为打印机口向单片机传送并口数据的接口,其片选信号与单片机的P2.7相连,方向控制位DIR与单片机的 P3.4相连,当DIR为高电平时,数据从A端口向B端口传送CONTROL ENGINEERING China版权所有,此时单片机可以通过读取74HC245数据端口得到并口的数据,打印机状态信号BUSY连接至单片机的P1.5引脚,并口数据采集控制信号CTRL直接连至单片机的INT1中断引脚,当INT1产生中断时,单片机从并口读取数据,然后再发送至打印机进行打印。
4 软件设计
4.1 软件流程
软件流程如图3所示。该软件用C语言编程,通信过程主要包括初始化和并口数据的采集。
并口数据的采集是通过中断方式进行的。采集数据的控制信号CTRL连接至单片机的中断INT1引脚,通过不断检测INT1的状态进行并口数据的采集。当打印机不忙(BUSY=0)时,如果产生
