1 概述
向同步发电机的转子励磁绕组供给励磁电流的整套装置叫做励磁系统。励磁系统是同步发电机的重要组成部分,它的可靠性对于发电机的安全运行和电网的稳定有很大影响。发电机事故统计表明发电机事故中约1/3为励磁系统事故,这不但影响发电机组的正常运行而且也影响了电力系统的稳定,因此必须要提高励磁系统的可靠性CONTROL ENGINEERING China版权所有,而根据实际情况选择正确的励磁方式是保证励磁系统可靠性的前提和关键。我国电力系统同步发电机的励磁系统主要有两大类www.cechina.cn,一类是直流励磁机励磁系统,另一类是半导体励磁系统。
2 直流励磁机励磁系统 图1 自励直流励磁机励磁系统原理接线图 采用直流励磁机供电的励磁系统,在过去的十几年间,是同步发电机的主要励磁系统。目前大多数中小型同步发电机仍采用这种励磁系统。长期的运行经验证明,这种励磁系统的优点是:具有独立的不受外系统干扰的励磁电源,调节方便,设备投资及运行费用也比较少。缺点是:运行时整流子与电刷之间火花严重,事故多,性能差,运行维护困难,换向器和电刷的维护工作量大且检修励磁机时必须停主机,很不方便。近年来,随着电力生产的发展,同步发电机的容量愈来愈大,要求励磁功率也相应增大,而大容量的直流励磁机无论在换向问题或电机的结构上都受到限制。因此,直流励磁机励磁系统愈来愈不能满足要求。目前,在100MW及以上发电机上很少采用。 3 半导体励磁系统 3.1 静止式半导体励磁系统 3.1.1自励式半导体励磁系统 图2 无励磁机发电机自并励系统原理接线图 无励磁机发电机自并励系统的优点是:不需要同轴励磁机,系统简单,运行可靠性高;缩短了机组的长度,减少了基建投资及有利于主机的检修维护;由可控硅元件直接控制转子电压,可以获得较快的励磁电压响应速度;由发电机机端获取励磁能量,与同轴励磁机励磁系统相比,发电机组甩负荷时,机组的过电压也低一些。其缺点是:发电机出口近端短路而故障切除时间较长时,缺乏足够的强行励磁能力对电力系统稳定的影响不如其它励磁方式有利。由于以上特点www.cechina.cn,使得无励磁机发电机自并励系统在国内外电力系统大型发电机组
直流励磁机励磁系统是采用直流发电机作为励磁电源,供给发电机转子回路的励磁电流。其中直流发电机称为直流励磁机。直流励磁机一般与发电机同轴,励磁电流通过换向器和电刷供给发电机转子励磁电流,形成有碳刷励磁。直流励磁机励磁系统又可分为自励式和它励式。自励与他励的区别是对主励磁机的励磁方式而言的,他励直流励磁机励磁系统比自励励磁机励磁系统多用
了一台副励磁机,因此所用设备增多,占用空间大,投资大,但是提高了励磁机的电压增长速度,因而减小了励磁机的时间常数,他励直流励磁机励磁系统一般只用在水轮发电机组上。
上图中 LH——电流互感器
YH——电压互感器
F ——同步发电机
FLQ——同步发电机的励磁线圈
L——直流励磁机
LLQ——直流励磁机的励磁线圈
Rc——可调电阻
半导体励磁系统是把交流电经过硅元件或可控硅整流后,作为供给同步发电机励磁电流的直流电源。半导体励磁系统分为静止式和旋转式两种。
静止式半导体励磁系统又分为自励式和它励式两种。

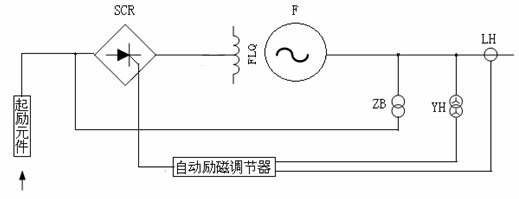

自励式半导体励磁系统中发电机的励磁电源直接由发电机端电压获得,经过控制整流后控制工程网版权所有,送至发电机转子回路,作为发电机的励磁电流,以维持发电机端电压恒定的励磁系统,是无励磁机的发电机自励系统。最简单的发电机自励系统是直接使用发电机的端电压作励磁电流的电源,由自动励磁调节器控制励磁电流的大小,称为自并励可控硅励磁系统,简称自并励系统。自并励系统中,除去转子本体极其滑环这些属于发电机的部件外,没有因供应励磁电流而采用的机械转动或机械接触类元件,所以又称为全静止式励磁系统。下图为无励磁机发电机自并励系统框图控制工程网版权所有,其中发电机转子励磁电流电源由接于发电机机端的整流变压器ZB提供,经可控硅整流向发电机转子提供励磁电流,可控硅元件SCR由自动励磁调节器控制。系统起励时需要另加一个起励电源。
